1. 产品概述

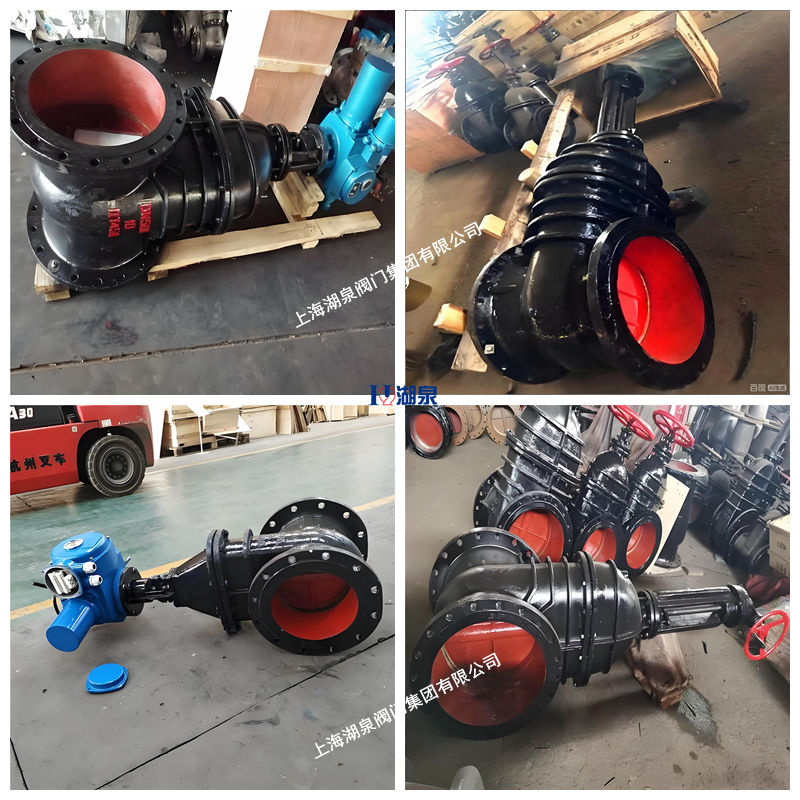

永利3044浏览器Z941T-16Q DN200 是一款专为水介质管路设计的法兰连接电动明杆闸阀。该阀门采用球墨铸铁（QT450-10）作为主体材料，具备高强度与良好的韧性；驱动方式选用开关型电动装置，实现远程自动控制或现场手动操作；密封形式针对“水用”工况优化，通常配置铜合金密封面（T代表铜密封，属金属硬密封中的软性配合，部分定制款可配橡胶软密封，但标准Z941T多为铜芯），确保在低压至中压环境下具有优异的截断性能和零泄漏表现。该产品广泛应用于市政给排水、污水处理厂、自来水厂、水利工程及工业循环水系统，主要用于全开或全关的截流作用，不适用于流量调节。

2. 型号含义解析

• ‌Z‌：闸阀 (Gate Valve)
• ‌9‌：电动驱动 (Electric Drive)
• ‌4‌：法兰连接 (Flange Connection)
• ‌1‌：明杆楔式刚性单闸板 (Rising Stem, Wedge Gate)
• ‌T‌：密封面材料为铜合金 (Copper Alloy Seal) —— 注：虽用户提及“软密封”，但在国标型号中T指铜密封，若需橡胶软密封通常型号为Z941X，但实际工程中常将铜密封称为“软密封”以区别于不锈钢硬密封，此处按Z941T标准配置介绍，即铜芯密封。
• ‌16‌：公称压力 PN1.6 MPa (16公斤压力)
• ‌Q‌：阀体材料为球墨铸铁 (Ductile Iron)
• ‌DN200‌：公称通径 200mm

3. 主要技术参数

4. 零部件材质说明

5. 产品结构特点

• ‌流体阻力小‌：直通式流道设计，介质流向不受限制，全开时流阻系数极小，节能效果显著。
• ‌启闭省力‌：采用楔式闸板结构，配合优质铜合金密封面，摩擦系数低，电动执行器扭矩需求适中，延长电机寿命。
• ‌双向密封‌：安装无方向性，可在管道任意位置安装，维护方便。
• ‌刚性好，抗震性强‌：球墨铸铁阀体相比灰铸铁具有更高的延伸率和抗拉强度，适应地基轻微沉降或水锤冲击。
• ‌智能控制兼容‌：开关型电动装置可提供无源触点信号（开到位、关到位、故障报警），易于接入PLC、DCS或SCADA系统进行远程监控。
• ‌手动优先功能‌：电动装置配备手轮机构，在断电或调试情况下可切换至手动模式进行操作，确保系统安全。

6. DN200 规格外形尺寸参考 (依据 GB/T 12221 及常见厂家数据)

注意：不同厂家电动装置高度略有差异，以下为阀体及标准电动头组合的估算值，具体以厂家图纸为准。

7. 应用领域

• ‌市政供水‌：自来水厂出水口、城市管网主干线截断。
• ‌污水处理‌：污水处理厂进水泵房、沉淀池排泥管、排放口。
• ‌水利工程‌：水库放水洞、灌溉渠道控制闸门替代。
• ‌工业用水‌：电厂循环水系统、化工厂冷却水管道、建筑给排水泵房。

8. 安装与维护注意事项

• ‌安装前检查‌：清除阀腔内杂物，检查法兰密封面是否平整，确认电动装置电压与控制信号匹配。
• ‌方向与位置‌：虽然闸阀双向密封，但建议按照阀体箭头指示安装（如有）。电动头应垂直向上或便于操作的位置，避免雨水直接淋入电机接线盒。
• ‌调试‌：首次通电前，先手动将阀门摇至中间位置，再点动测试开/关方向是否正确。务必设定好行程限位和转矩保护，防止过力矩损坏阀杆或闸板。
• ‌定期维护‌：
  • 每月进行一次全行程开闭操作，防止密封面粘连。
  • 定期检查填料函，若有微量泄漏可适当拧紧压盖螺母，严重时应更换柔性石墨填料。
  • 保持电动装置外部清洁，定期检查接线端子紧固情况。

9. 选型建议

若工况对密封要求极高（如饮用水一级标准或绝对零泄漏），且介质温度较低（<60℃），可咨询厂家是否提供 ‌Z941X-16Q‌（橡胶软密封）型号。但标准的 ‌Z941T-16Q‌ 铜密封已能满足绝大多数工业及市政水用需求，且具有更长的使用寿命和耐高温性能。

注：以上数据基于通用国家标准及主流阀门制造商（如永嘉沪天、温州孜博等）公开技术资料整理。具体采购时请以供应商提供的最终技术图纸和合格证为准。
