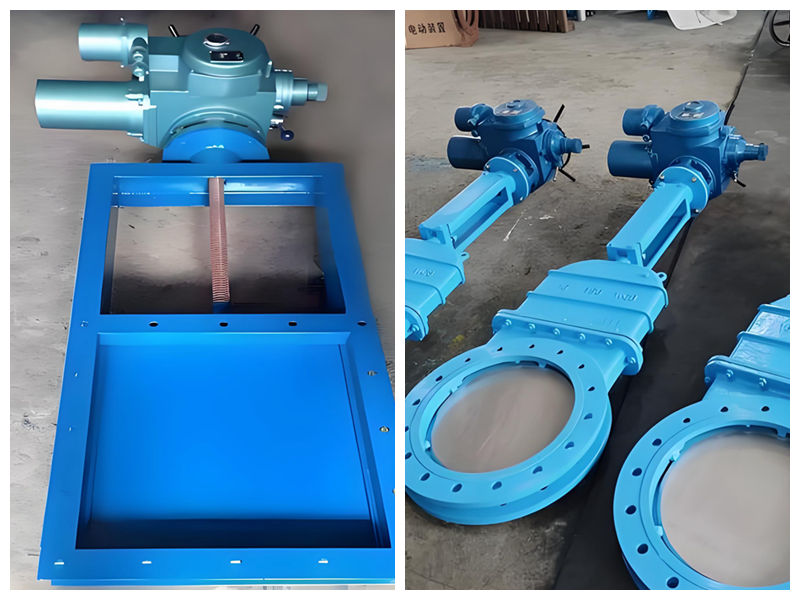

本产品是将 ‌DN400 电动插板阀‌（又称刀闸阀、插板门）与 ‌ZB30 隔爆型阀门电动装置‌相结合的高性能流体控制设备。该组合专为存在易燃易爆气体或粉尘的危险环境设计，广泛应用于化工、石油、冶金、电力及煤矿等行业，用于对灰渣、浆液、粉体及气体介质进行可靠的切断与通流控制。

一、 产品概述

• ‌主体阀门‌：DN400 电动插板阀。启闭件为闸板，运动方向与流体垂直，具有全通径流通特性，无凹槽设计，有效防止介质卡阻和堵塞。
• ‌驱动装置‌：ZB30 隔爆型阀门电动装置。具备防爆认证，能将电能转化为机械能，驱动闸板进行直线往复运动，实现阀门的远程开启、关闭及状态反馈。
• ‌核心优势‌：结构紧凑、密封可靠、防爆安全、自动化程度高，适用于恶劣工况下的长期稳定运行。

二、 主要技术参数

1. 阀门部分 (DN400 插板阀)

• ‌公称通径‌：DN400 mm
• ‌公称压力‌：通常为 1.0 MPa - 1.6 MPa（可根据工况定制）
• ‌连接形式‌：法兰连接或对夹式连接
• ‌适用介质‌：污水、灰渣、煤粉、纸浆、糖浆、腐蚀性气体等
• ‌工作温度‌：
  • 橡胶密封：≤80℃
  • 氟橡胶/四氟密封：≤180℃
  • 金属硬密封：≤425℃ (碳钢) / ≤600℃ (不锈钢)
• ‌材质选择‌：
  • 阀体：WCB 铸钢、304/316 不锈钢
  • 闸板：2Cr13、304、316L 不锈钢
  • 密封面：丁腈橡胶、三元乙丙橡胶、氟橡胶、硬质合金堆焊

2. 执行机构部分 (ZB30 隔爆型电动装置)

• ‌型号系列‌：ZB30 系列（如 ZB30-18, ZB30-24 等，具体输出转矩需匹配阀门阻力）
• ‌防爆等级‌：Ex d IIB T4 / Ex d IIC T4（适用于工厂爆炸性气体环境）；部分矿用型号符合 MA 认证，适用于煤矿井下瓦斯环境。
• ‌电源电压‌：AC 380V, 50Hz（可定制 660V, 440V, 220V 或 DC 24V）
• ‌防护等级‌：IP55（标准），可选 IP65/IP67（户外防水防尘型）
• ‌工作制式‌：短时工作制（标准 10 分钟），支持频繁启停
• ‌环境温度‌：-20℃ ～ +60℃（特殊订货可达 -40℃ ～ +80℃）
• ‌控制信号‌：支持开关量控制（开/关/停）及 4-20mA 模拟量调节（选配）
• ‌手动功能‌：配备手轮，断电时可切换至手动模式进行应急操作

三、 结构与工作原理

• ‌传动原理‌：电动机启动后，通过减速齿轮箱降低转速并增大转矩，带动丝杆或推力螺母旋转。丝杆的旋转运动转化为闸板的水平或垂直直线往复运动，从而实现阀门的开启与关闭。
• ‌密封结构‌：
  • ‌软密封‌：采用橡胶或聚四氟乙烯密封圈，实现零泄漏，适用于常温及腐蚀性介质。
  • ‌硬密封‌：采用金属对金属（如不锈钢对不锈钢、堆焊硬质合金）接触，耐磨损、耐高温，适用于高温高压及含颗粒介质。
• ‌防爆设计‌：ZB30 电动装置外壳采用高强度铸钢或铝合金精密加工，能承受内部爆炸压力并阻止火焰向外传播，确保在易燃易爆环境中使用安全。

四、 产品特点

• ‌防爆安全‌：严格遵循 GB3836 系列国家标准，取得防爆合格证，确保在危险区域的安全运行。
• ‌防堵设计‌：DN400 大口径全通径结构，流道平滑，无滞留死角，特别适合输送含有固体颗粒、纤维或粘稠介质的管道。
• ‌智能控制‌：集成机械限位与电子限位开关，定位精准；可选配阀位变送器，实时反馈开度信号至 DCS/PLC 系统，实现自动化集中控制。
• ‌维护便捷‌：结构简单，零部件少，密封件易于更换；电动装置具备手电一体切换功能，便于检修和应急处理。
• ‌适应性强‌：可根据介质特性选择不同的材质（碳钢、不锈钢）和密封形式，适应从真空到高压力、从低温到高温的各种工况。

五、 应用领域

• ‌环保行业‌：除尘器灰斗卸料、污水处理管道截断。
• ‌电力行业‌：输灰系统、脱硫脱硝系统。
• ‌化工/石油‌：易燃易爆液体、气体管路的切断与控制。
• ‌冶金/矿山‌：矿浆输送、煤粉管道、高温烟气调节。
• ‌建材/造纸‌：水泥生料、纸浆介质的流量控制与切断。

六、 选型与订购须知

为确保产品满足实际工况需求，订购时请提供以下信息：

• ‌介质性质‌：名称、温度、浓度、是否有腐蚀性或磨损性。
• ‌工作压力与温度‌：明确最大工作压力和工作温度范围。
• ‌防爆要求‌：明确爆炸性气体混合物的级别和组别（如 IIB T4, IIC T4 等）。
• ‌控制方式‌：普通开关型、调节型（4-20mA）、还是智能总线型。
• ‌安装尺寸‌：确认法兰标准（GB, HG, ANSI 等）及连接中心距。

注：具体技术参数可能因生产厂家不同而略有差异，请以实际产品说明书或厂家提供的技术协议为准。
