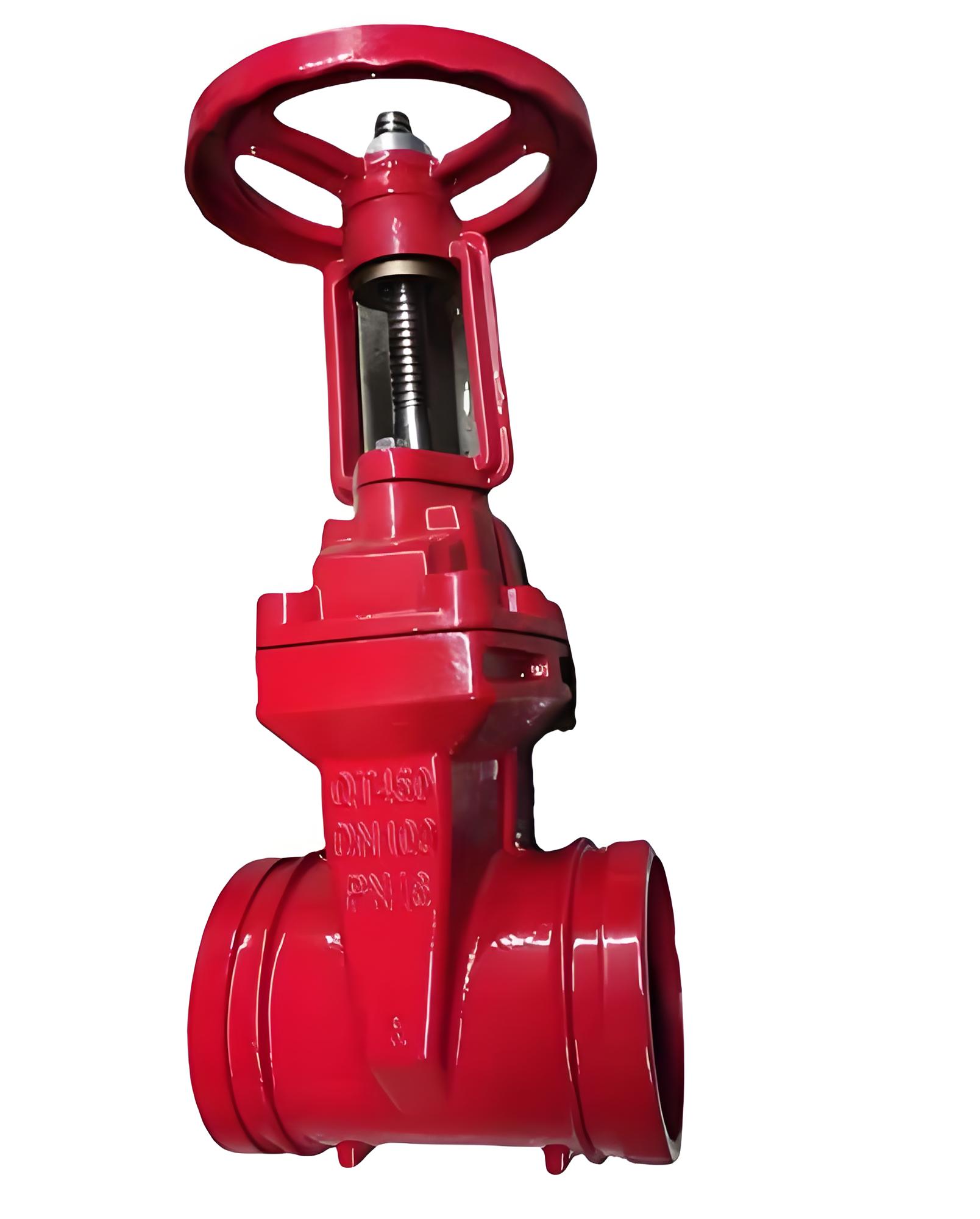

产品名称：手动Z81X-16 DN100 QT450沟槽明杆闸阀 [ 2026-08-25 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、产品概述
上海湖泉阀阀门集团有限公司Z81X-16 DN100 QT450是一款高性能的手动沟槽式明杆软密封闸阀。该产品采用球墨铸铁（QT450）作为主体材质，公称通径为DN100，公称压力为1.6MPa。其独特的沟槽连接方式与明杆结构设计，使其在消防系统、建筑给排水及工业管道中具备高的应用价值，主要用于截断或接通介质流，不适用于调节和节流。
二、核心结构与工作原理
- ‌明杆设计‌：阀杆外露，随闸板升降而上下移动。操作人员可通过观察阀杆位置直观判断阀门的开启或关闭状态，无需额外安装指示装置，便于日常巡检与维护。
- ‌沟槽连接‌：采用卡箍式沟槽连接技术，安装快速简便，不受场地限制，具有良好的隔振隔音效果，并能适应管道连接中的微小角度偏差及热胀冷缩。
- ‌启闭原理‌：通过旋转手轮带动阀杆螺母，使阀杆做升降运动，进而带动闸板垂直于流体方向运动，实现介质的全开或全关。
三、主要技术参数
- ‌型号‌：Z81X-16
- ‌驱动方式‌：手动
- ‌公称通径‌：DN100
- ‌公称压力‌：1.6 MPa
- ‌主体材质‌：QT450球墨铸铁（抗拉强度≥450MPa，强度高、韧性好）
- ‌适用介质‌：水、污水等非腐蚀性液体
- ‌工作温度‌：通常为0℃～80℃（具体视密封橡胶材质而定，部分可达-10℃～120℃）
- ‌连接形式‌：沟槽式（卡箍连接）
- ‌设计标准‌：符合GB/T 12232、EN 1171等国内外标准
四、产品优势与特点
- ‌密封性能‌：闸板采用高品质橡胶（如EPDM或NBR）整体包胶，与球铁骨架结合牢固，弹性佳。阀座底部采用平底式设计，无凹槽，不易淤积杂物，确保关闭严密，杜绝漏水。
- ‌耐腐蚀性强‌：阀体内外表面采用无毒环氧树脂静电喷涂，涂层均匀、附着力强，有效防止生锈和腐蚀，延长使用寿命，特别适用于污水等恶劣环境。
- ‌流阻小，节能高效‌：阀体内部通道直通，介质呈直线流动，流动阻力极小，显著降低流体输送过程中的能量损耗。
- ‌轻量化与紧凑结构‌：相比传统灰铸铁闸阀，球墨铸铁材质使重量减轻约20%-30%，结构更紧凑，节省安装空间，最大工作高度显著降低，便于在狭窄空间内安装与维修。
- ‌维护便捷‌：阀杆上部密封采用多道O型圈设计，密封可靠且转动轻便；螺栓采用沉头封蜡设计，无裸露，防止锈蚀影响密封。
五、应用场景
- ‌消防系统‌：因其启闭状态直观、密封可靠，广泛应用于消防喷淋及消火栓管道系统。
- ‌建筑给排水‌：用于高层建筑的自来水供应、污水排放管道，作为主控阀门使用。
- ‌市政与工业管道‌：适用于市政供水管网、水处理厂、空调水系统及一般工业流体管道。
六、操作与维护注意事项
- ‌操作方向‌：逆时针旋转手轮为开启，顺时针旋转为关闭。
- ‌全开位置‌：当阀杆升至最高点时即为全开，建议在全开后倒回半圈至一圈，以防温度变化导致锁死。
- ‌定期保养‌：虽为免维护设计，但建议定期检查阀杆外露部分的润滑情况，并保持阀门外部清洁。
