1. 产品概述

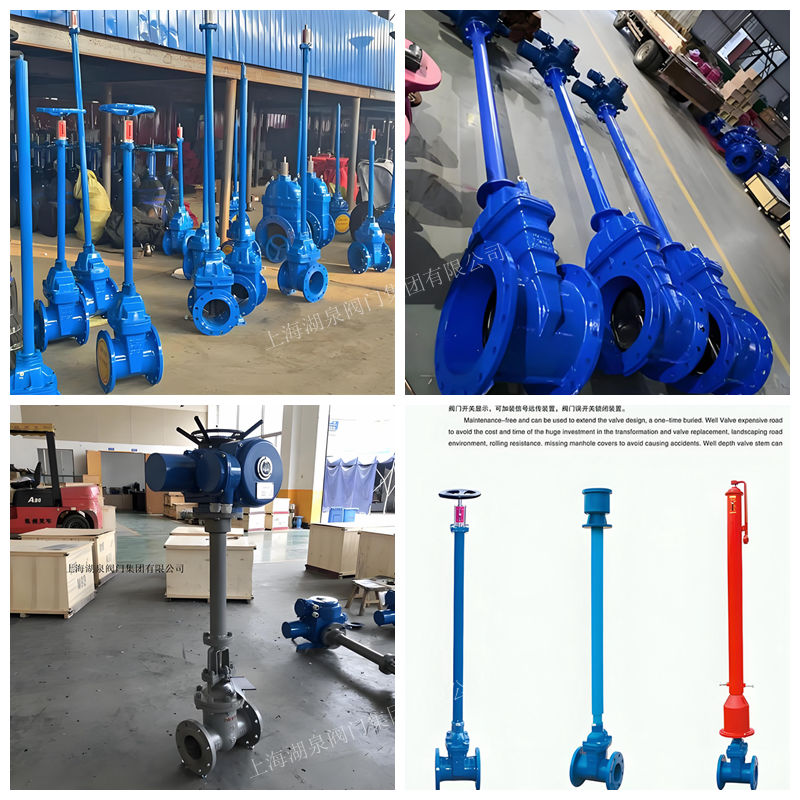

直埋式电动加长杆闸阀是专为城市地下管网系统研发的高端流体控制设备。该产品集成了“直埋安装”、“电动驱动”与“加长杆操作”三大核心特性，旨在解决传统阀门需建设阀门井、施工成本高、维护困难等痛点。DN400口径设计使其成为市政供水、排水、污水处理及大型建筑给水系统中的关键截流与调节元件。该阀门通过特殊的传动机构将操作手柄或电动执行器延伸至地面，配合防腐涂层处理，实现了无需开挖即可在地面进行远程或现场启闭操作，彻底消除了窨井建设需求，显著节约土地资源并降低全生命周期成本。

2. 核心技术参数

• ‌公称通径‌：DN400
• ‌公称压力‌：PN10 / PN16（可根据工况定制更高压力等级）
• ‌适用介质‌：清水、污水、海水、油品等非腐蚀性或弱腐蚀性流体
• ‌工作温度‌：-40℃ ~ 120℃
• ‌连接形式‌：法兰连接（符合 GB/T 17241.6 或 EN 1092-2 标准）
• ‌驱动方式‌：电动装置（AC380V/220V，可选调节型或开关型）
• ‌结构长度‌：符合 GB/T 12221 短系列标准
• ‌试验标准‌：GB/T 13927 / API 598

3. 主要结构与材质特点

3.1 阀体与防腐处理

• ‌主体材质‌：采用高强度球墨铸铁（QT450-10），相比传统灰铸铁，其强度更高、韧性更好，重量减轻约20%-30%，有效抵抗土壤压力与外部载荷。
• ‌双重防腐涂层‌：
  • ‌内腔‌：喷涂食品级无毒环氧树脂，符合 GB/T 17219 饮用水卫生标准，防止锈蚀污染水质，确保长期运行内壁光滑，减少流阻。
  • ‌外壁‌：采用双层环氧粉末静电喷涂或特制防腐漆，具备极强的耐土壤腐蚀、耐酸碱性能，适应复杂地下环境，保障阀门30年以上使用寿命。

3.2 密封系统

• ‌弹性座封设计‌：闸板采用整体包胶结构（EPDM三元乙丙橡胶），利用橡胶的弹性变形实现零泄漏密封。平底式阀座设计避免杂物淤积，防止因杂质卡阻导致的密封失效。
• ‌阀杆密封‌：采用三道“O”型密封圈结构，不仅大幅降低启闭扭矩，还具备在线更换密封件的能力，无需停水作业，极大提升了维护便利性。

3.3 电动加长杆传动机构

• ‌加长杆组件‌：由高强度不锈钢或碳钢制成，通过伸缩护管保护，可适应不同埋深（通常0.5m-3m可调）。
• ‌电动执行器接口‌：顶部预留标准电动执行器安装接口，支持远程PLC控制或就地按钮操作。电动装置具备过载保护、限位精确控制功能，确保在DN400大口径高扭矩工况下的稳定运行。
• ‌地面操作盒‌：配备防水防尘阀盒，顶端与地面持平，内部集成手动/自动切换手柄及状态指示，方便应急手动操作。

4. 产品优势与应用价值

• ‌节省空间与造价‌：无需砌筑阀门井，减少道路开挖面积，降低土建成本约30%-50%，特别适用于城市密集区、绿化带及人行道下方。
• ‌免维护与长寿命‌：优异的防腐涂层与弹性密封设计，结合30年免维护验证（如迪拜哈利法塔、上海环球金融中心等案例应用），大幅降低后期运维频率。
• ‌操作便捷安全‌：电动驱动实现远程自动化控制，加长杆设计确保操作人员无需下井，避免有限空间作业风险，提升安全性。
• ‌流体阻力小‌：直通式流道设计，全开时流阻系数极小，节能效果显著，尤其适合大流量供水系统。

5. 安装与维护指南

5.1 安装要求

• ‌基础处理‌：阀门底部应铺设砂垫层，确保受力均匀。回填土须采用粒径≤25mm的洁净砂土，分层夯实，压实度≥95%。
• ‌垂直度控制‌：阀门本体、伸缩护管及加长杆必须保持严格竖直，避免倾斜导致阀杆弯曲或密封偏磨。
• ‌高度调整‌：安装完成后，阀门加长杆顶端至阀盒顶端的距离宜控制在5-10cm范围内，确保电动执行器或手动工具正常接入。
• ‌压力测试‌：安装完毕后需进行48小时带压沉降观测，压力波动范围控制在±0.05MPa以内，确认无泄漏后方可正式投用。

5.2 维护保养

• ‌定期校验‌：建议每5年进行一次开度校验与行程检查。
• ‌密封更换‌：每10年建议更换阀杆O型密封圈，确保密封性能。
• ‌应急维修‌：若发生轻微泄漏，可通过专用加长扳手在地面进行阀杆注脂操作，无需开挖，快速恢复密封。
