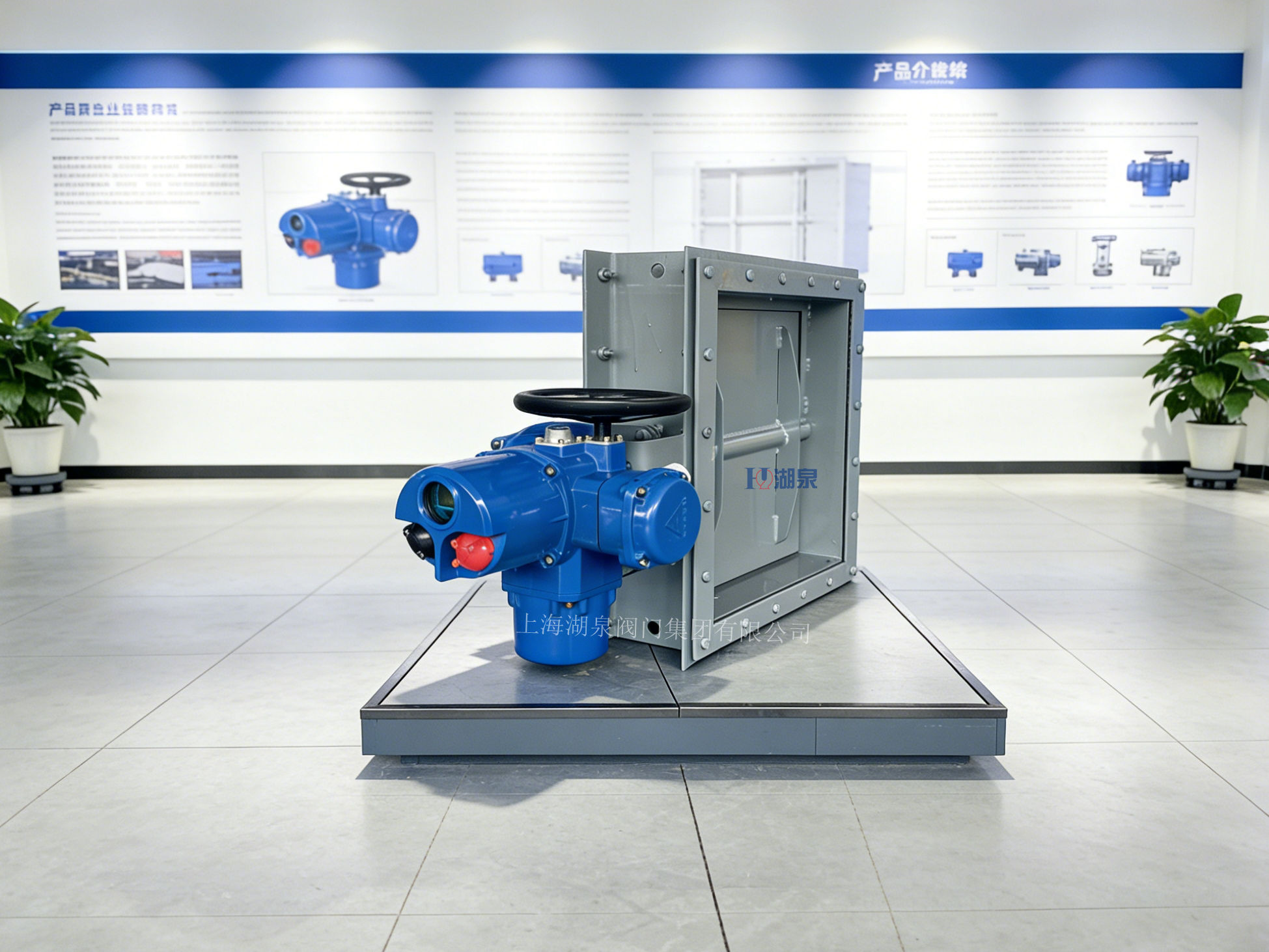

产品名称：电动插板阀（耐腐蚀、高温环境、污水渠、灌溉、卸料等）[ 2026-04-14 ]
- 订购热线：021-64162222
- 订购传真：021-62677999
- 质量稳定：实行全过程质量监控，细致入微全方位检测！
- 价格合理：高效内部成本控制，减少了开支，让利于客户
- 交货快捷：先进生产流水线，充足的备货，缩短了交货期！
- 产品介绍
- 规格尺寸
- 结构图片
- 电动插板阀是一种采用垂直升降式闸板实现管道介质截断或调节控制的阀门。其启闭件为闸板，闸板的运动方向与流体方向垂直，通常用于全开或全关，不适用于调节和节流。 该阀门广泛应用于需要控制粉料、晶粒料、小颗粒料流量的场合，特别是在耐腐蚀、高温环境、污水渠、灌溉、卸料等工况下表现优异。
一、产品定义与核心特性
电动插板阀，亦称电动螺旋闸阀、电动插板门，根据工况需求有圆形和方形两种设计。 其核心设计使其阀体通径无凹槽，介质不易卡阻堵塞，具备全通径流通特性，尤其适合含有固体颗粒或浆液的介质。
针对用户关注的耐腐蚀与高温环境，该产品系列具备以下专门特性：- 耐腐蚀性：阀体及闸板材质可选用奥氏体不锈钢（如304、316、316L）或高合金耐热钢（如2520/310S），以抵抗不同介质的腐蚀。 密封材料可选择PTFE填料、橡胶密封或四氟密封，以适应腐蚀性介质。
- 耐高温性：专为高温工况设计的型号（常称为高温插板阀或耐高温插板阀）采用耐热钢网状结构、超微细高纯度莫来石浇注保护层或2520(310S)等高合金材料。其工作温度范围宽广，硬密封型最高可耐受1000℃至1200℃高温，无需额外冷却装置，适用于锅炉输灰渣系统等极端环境。
- 适应复杂介质：该阀门设计适用于纸浆、污水、煤浆、灰、渣水混合物、糖浆等浆液或固体颗粒介质，能满足污水渠、灌溉等场景对介质适应性的要求。
- 卸料与流量控制：该阀门常与卸料器配套使用，是控制流量大小、实现迅速切断的理想设备，广泛应用于冶金、矿山、建材、粮食、化工等行业的卸料环节。
二、结构与技术特点
电动插板阀结构紧凑、重量轻、操作灵活、装拆方便。 其关键结构特点包括：- 驱动方式：支持电动、气动等多种驱动方式。电动装置通常具备防尘、防水（IP65/IP67）、防爆（Ex d II BT4/CT4）等防护等级，环境温度适应范围可达-20℃至+40℃。
- 密封设计：采用先进的密封结构以提升可靠性。部分型号采用全浮动双密封设计，阀体密封面与闸板形成第一层密封，外圈的弹性密封环形成第二层密封。密封阀座为活动结构设计，具有防磨损和自动补偿功能，延长使用寿命。 在启闭过程中，阀座与闸板始终紧贴运动，确保启闭力稳定并有效切断介质。
- 连接形式：阀体常采用法兰对夹式连接，具有超短结构长度，能减轻管路系统整体重量并减少占用空间。
三、主要技术参数
- 公称通径：范围从DN50至DN1200（圆形），方形尺寸可根据需求定制。
- 公称压力：常见范围为1.0MPa至1.6MPa，部分高温型号可达2.5MPa。
- 工作温度：根据密封材料差异，橡胶密封一般不超过80℃，四氟密封一般不超过180℃，硬密封型最高可达1000℃以上。
- 适用介质：纸浆、污水、煤浆、灰、渣水混合物、糖浆、粉料、晶粒料及50mm左右块状物料等。
四、典型应用领域
电动插板阀的应用已从普通领域扩展到各行各业，尤其契合用户提及的多种场景：- 高温工业环境：广泛应用于电站锅炉（循环流化床锅炉、沸腾炉等）的输灰渣系统，以及冶金、煤炭、化工、制药等行业的高温物料控制与制粉系统。
- 环保与市政工程：用于城市的污水处理、供热管道介质分流等场景。
- 农业灌溉与排水：适用于含有杂质或颗粒的污水渠、灌溉水流的控制与切断。
- 物料输送与卸料：作为各类除尘设备的灰斗卸料装置，以及磨机、烘干机、料仓等设备的给卸料装置，广泛应用于冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。
五、安装、维护与故障预防
安装前需检查阀门腔内和密封面，确保无污物附着，并核对型号、连接尺寸及介质流向。 各连接部位螺栓需均匀拧紧，并预留足够的驱动装置操作和维修空间。
对于电动驱动型，需按线路图接线，并注意其环境温度适应范围。典型故障包括在带压工况下，阀门从关闭到开启的驱动力矩可能显著增大，超过机构设计力矩，导致驱动困难甚至电机烧毁。 因此，在选型与操作时需充分考虑工作压力对驱动力的影响。
