1. 产品概述

永利3044浏览器J961Y-P54 200V DN25 是一款专为火力发电站、石油化工及高压热力系统设计的高温高压电动焊接截止阀。该型号阀门采用压力自紧式密封结构，通过电动执行机构驱动，实现对管路中介质的远程切断或接通。其“P54 200V”标识表明该阀门适用于工作温度540℃、工作压力20MPa的严苛工况，DN25规格则对应公称通径25mm的小口径高压管路连接。

2. 主要技术参数

3. 结构特点与优势

• ‌压力自紧式密封‌：阀盖与阀体之间采用压力自紧密封结构，内腔压力越高，密封性能越可靠，有效解决了高温高压下的外漏问题。
• ‌耐磨耐擦伤密封面‌：阀瓣和阀座密封面采用Stellite司太立钴基硬质合金堆焊，具有极高的硬度、耐磨性和抗擦伤性能，显著延长阀门使用寿命，确保长期关闭严密。
• ‌对焊连接结构‌：两端采用对焊连接，消除了法兰连接的潜在泄漏点，特别适用于高温高压蒸汽管道，强度高且流阻小。
• ‌上密封设计‌：阀门设有上密封结构，当阀门全开时，阀杆填料处不与介质接触，防止填料受高温高压介质冲刷而失效，保证阀杆处无外漏。
• ‌电动智能控制‌：配备专用电动执行机构，支持远程DCS系统控制，具备转矩保护、行程控制及手动/电动切换功能，操作平稳可靠。

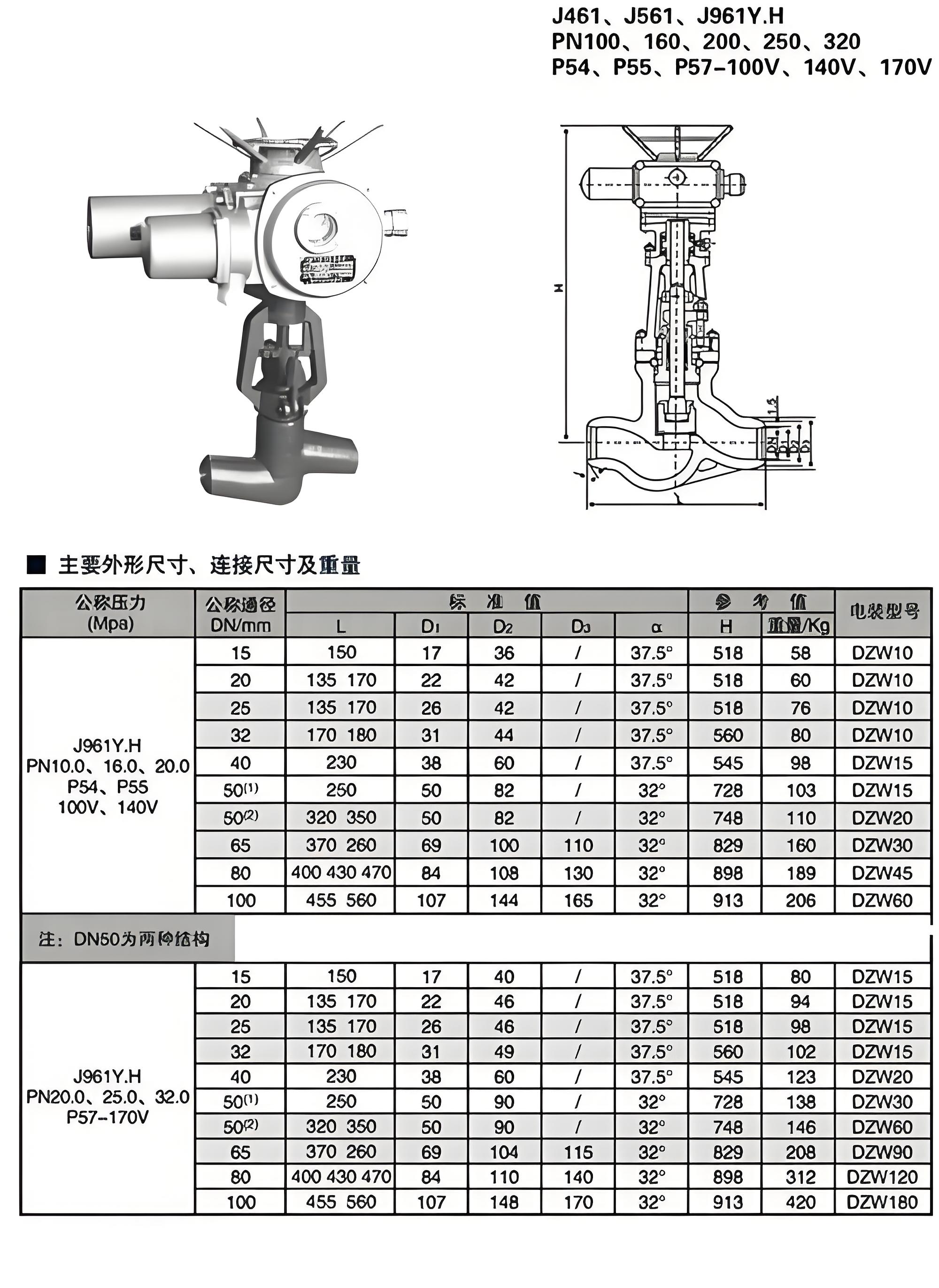

4. 外形尺寸参考 (DN25)

根据行业标准及同类产品设计，J961Y-P54系列DN25规格的主要外形尺寸参考如下（具体以厂家图纸为准）：

• ‌结构长度 (L)‌：约 170 - 180 mm
• ‌焊接端外径 (D1)‌：约 26 - 27 mm
• ‌焊接端壁厚/坡口尺寸‌：符合ANSI B16.25或GB/T 12224标准
• ‌总高度 (H)‌：约 520 - 605 mm (含电动执行器高度会显著增加，通常电动头高度在400-600mm不等，总高需结合具体执行器型号)
• ‌重量‌：约 13 - 15 kg (仅阀体部分)

5. 应用领域

• ‌火力发电厂‌：主蒸汽管道、再热蒸汽管道、高压给水管道等关键部位。
• ‌石油化工‌：高温高压反应釜进料/出料管线、蒸汽伴热系统。
• ‌冶金行业‌：高温蒸汽输送管网。

6. 执行标准

• ‌设计制造‌：JB/T 3595《电站阀门》、ASME B16.34
• ‌结构长度‌：GB/T 12221、E101
• ‌焊接坡口‌：ANSI B16.25、GB/T 12224
• ‌试验检验‌：GB/T 13927、API 598

7. 订货须知

为确保选型准确，订购时请提供以下信息：

• 详细型号：J961Y-P54 200V DN25
• 电动执行器品牌及电压要求（如：AC380V, DC24V等）
• 是否需要配套阀门定位器或限位开关
• 特殊材质要求或非标尺寸图纸
