1. 产品概述

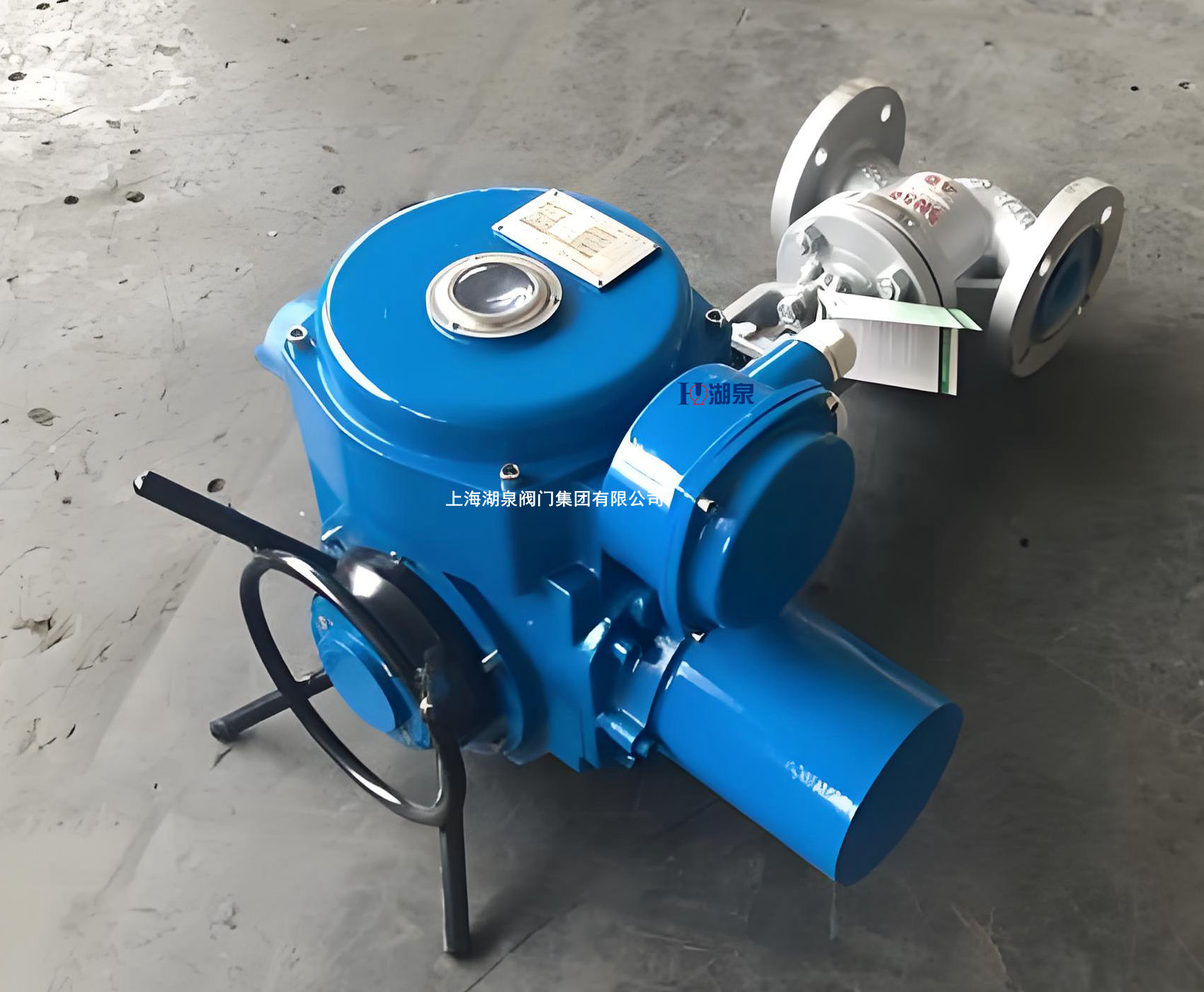

永利3044浏览器J941H-25C DN40 电动截止阀是由高性能多回转电动执行机构与铸钢法兰截止阀组合而成的自动化管路控制设备。该型号阀门公称通径为 DN40，公称压力为 PN25（2.5MPa），阀体材质为碳钢（WCB），密封面采用硬质合金堆焊。本产品标配‌智能一体化电动执行器‌，工作电压为 ‌AC380V‌，具备就地/远程控制、行程调节、力矩保护及状态反馈功能。它广泛应用于石油、化工、电力、制药等行业的管道系统中，用于对水、蒸汽、油品等非腐蚀性或弱腐蚀性介质进行可靠的切断或接通控制。

2. 型号含义解析

• ‌J‌：截止阀 (Jie Zhi Fa)
• ‌9‌：电动驱动 (Dian Dong)
• ‌4‌：法兰连接 (Fa Lan)
• ‌1‌：直通式结构
• ‌H‌：密封面材料为合金钢 (He Jin)
• ‌-25‌：公称压力 PN25 (2.5 MPa)
• ‌C‌：阀体材料为碳钢 (Cast Steel / WCB)
• ‌DN40‌：公称通径 40mm

3. 核心特点与技术优势

3.1 智能一体化执行器 (AC380V)

• ‌集成设计‌：执行器与阀门直接连接，无需额外的控制箱，节省安装空间，简化接线流程。
• ‌智能控制‌：内置微处理器，支持 4-20mA 模拟量信号或开关量信号输入，可实现精确的行程定位和调节功能（若选配调节型）。
• ‌多重保护‌：具备过力矩保护、过热保护、缺相保护及电气限位功能，确保电机在异常工况下不被损坏。
• ‌状态反馈‌：实时输出阀门开度信号、故障报警信号至 DCS/PLC 系统，便于远程监控。
• ‌手动优先‌：配备手轮机构，在断电或紧急情况下可切换至手动模式进行操作，保障系统安全。

3.2 阀门本体结构优势

• ‌耐磨耐腐密封‌：阀瓣和阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊，经过精密研磨，具有极高的硬度、耐磨性、耐高温性和抗擦伤性，使用寿命长。
• ‌阀杆强化处理‌：阀杆经调质及表面氮化处理，显著提高了抗腐蚀性和抗擦伤性能，确保在频繁启闭中运动平稳。
• ‌倒密封设计‌：采用螺纹连接密封座或本体堆焊奥氏体不锈钢结构，密封可靠。当填料磨损时，可在不停机、不带压的情况下更换填料，维护便捷。
• ‌流向要求‌：介质流向遵循“低进高出”原则（从阀瓣下方流入），有助于减小开启力矩并保护密封面。

4. 主要技术参数

5. 外形尺寸参考 (PN25, DN40)

(注：具体尺寸因不同厂家执行器选型略有差异，以下为标准参考值)

• ‌结构长度 (L)‌: 200 mm - 230 mm (依据 GB/T 12221)
• ‌法兰外径 (D)‌: 150 mm
• ‌螺栓孔中心距 (D1)‌: 110 mm
• ‌法兰厚度 (b)‌: 20 mm
• ‌螺栓数量及直径‌: 4-Φ18 mm
• ‌总高度 (H)‌: 约 550 mm - 650 mm (含执行器)

6. 应用领域

• ‌石油化工‌：用于原油、成品油、化工原料管道的切断控制。
• ‌电力行业‌：电厂给水、蒸汽管路的启闭控制。
• ‌暖通空调‌：大型建筑供热、供冷管网的主控阀门。
• ‌冶金矿山‌：工业用水、压缩空气管路的自动化控制。

7. 安装与维护注意事项

• ‌安装方向‌：阀门应安装在水平管道上，阀杆垂直向上。严禁阀杆向下安装，以免介质杂质堆积影响密封。
• ‌清洁管道‌：安装前必须清除管道内的焊渣、铁屑等杂物，防止损伤密封面。
• ‌电气接线‌：严格按照执行器接线图进行 AC380V 电源接线，确保接地良好，防止漏电。
• ‌定期维护‌：定期检查填料压盖是否泄漏，必要时紧固或更换填料；定期给阀杆螺母加注润滑脂，保持运动灵活。
• ‌调试检查‌：投入使用前，应手动和电动分别进行全开、全关测试，确认行程限位准确，无卡阻现象。

注：本产品为标准工业级阀门，具体选型请根据实际工况（如温度、压力波动、介质腐蚀性）咨询专业技术人员。如需防爆、调节型或特殊材质（如不锈钢、低温钢），请在订货时特别说明。
