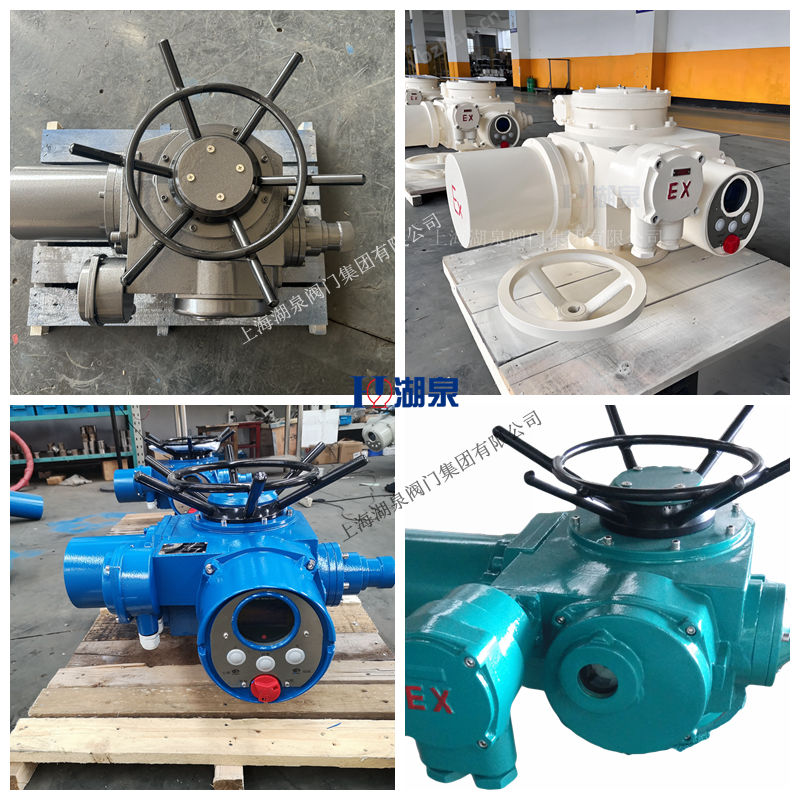

Z20-18W/Z/T是一款整体调节型阀门电动装置，属于多回转阀门电动执行器。该产品将电气控制部分与机械执行机构集成一体，用于阀门的开启、关闭或调节控制，是实现阀门远控、集控和自动控制的关键驱动设备。‌
一、产品型号与基本参数
- ‌型号解读‌：型号“Z20-18W/Z/T”中，“Z”代表多回转阀门电动装置，“20”通常指输出扭矩等级（如200 N·m），“18”表示输出转速（18 r/min），“W”表示户外型设计，“Z/T”分别代表整体式结构与调节型功能。‌
- ‌核心参数‌：其典型输出扭矩为200 N·m，输出转速为18 r/min。电机功率通常为0.37 kW或0.55 kW，电源标准为三相380V/50Hz。‌
- ‌适用范围‌：该装置适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等阀门类型，广泛应用于电力、钢铁、石油、化工、造纸、污水处理等行业。‌
二、主要技术特点与功能
- ‌整体一体化设计‌：该装置是整体式电装，将控制模块与执行机构集成于一体，简化了安装、调试与检修流程，有助于节省安装成本并缩短工程周期。‌
- ‌调节与控制功能‌：作为调节型产品，它可接收中央控制室DCS或PLC发出的4-20mA模拟量控制信号，实现精确的阀门开度调节，并同步输出4-20mA阀位反馈信号。‌装置支持现场按钮操作、远程控制、集中控制及自动控制等多种模式。‌
- ‌可靠的保护机制‌：产品具备行程限位与过力矩限位双重保护功能，并内置相序识别及缺相保护，保障阀门与驱动装置的安全运行。‌
- ‌良好的环境适应性‌：户外型（W）设计提供防尘、防雨及防轻腐蚀能力，防护等级通常为IP65或更高。‌产品符合JB/T8528-1997《普通型阀门电动装置技术条件》标准。‌
- ‌手动/电动切换‌：采用半自动手电动切换机构，在断电情况下可通过手动操作完成阀门的启闭或调节。‌
三、产品系列与选型参考

Z20-18W/Z/T属于Z型多回转电动装置系列中的一员。该系列产品覆盖了从50 N·m至500 N·m等多种扭矩等级，以及不同输出转速，以满足不同规格阀门的驱动需求。常见的同系列型号包括Z10-18W、Z30-18W、Z45-24W等。‌
