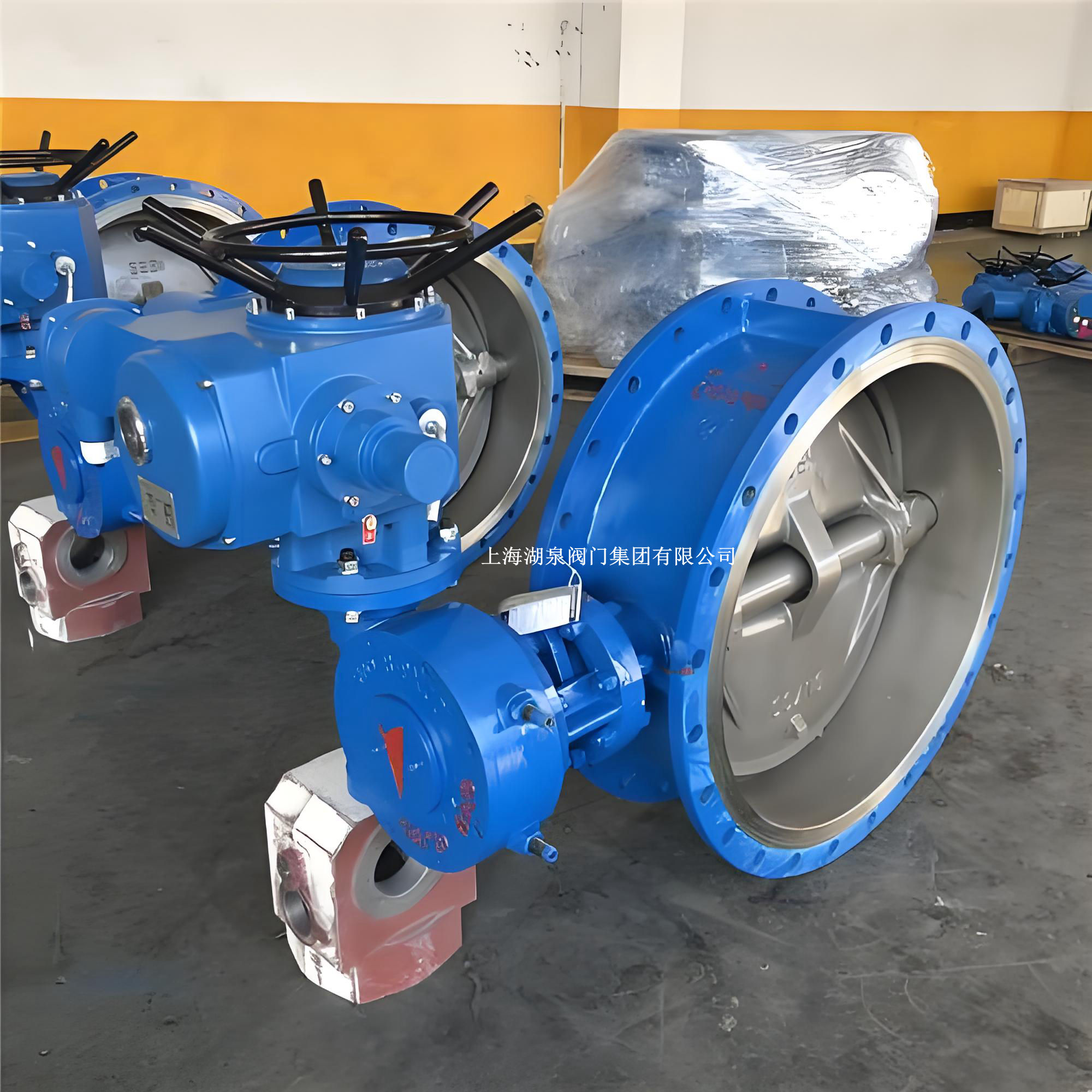

一、 产品概述

• ‌型号解析‌：
  • ‌D‌：蝶阀
  • ‌9‌：电动驱动
  • ‌4‌：法兰连接
  • ‌3‌：三偏心结构
  • ‌H‌：合金钢硬密封（Cr13系或堆焊硬质合金）
  • ‌16‌：公称压力1.6MPa
  • ‌C‌：阀体材质为铸钢（WCB）
• ‌适用介质‌：煤气、天然气、蒸汽、导热油、烟气、水及弱腐蚀性流体。
• ‌工作温度‌：-29℃ ～ 425℃（碳钢材质），满足大多数工业煤气输送的温度要求。

二、 核心优势与技术特点

1. 三偏心金属硬密封，杜绝内漏

采用三维偏心原理设计，蝶板在启闭过程中与阀座密封面几乎无摩擦，彻底解决了传统蝶阀密封面磨损快的问题。

• ‌零摩擦启闭‌：启闭瞬间蝶板脱离阀座，减少磨损，延长使用寿命。
• ‌越关越紧‌：利用介质压力实现自密封，密封性能随压力增加而增强，确保煤气介质无泄漏，符合GB/T13927标准。
• ‌耐高温耐磨‌：密封面堆焊钴基硬质合金或采用不锈钢多层次结构，耐受425℃高温，抗冲刷能力强。

2. 智能电动调节，精准控制

配备高性能角行程电动执行器，支持远程自动化控制。

• ‌调节精度高‌：流量特性趋于直线，具备优秀的调节性能，可精确控制煤气流量。
• ‌智能反馈‌：内置位置信号反馈模块，方便接入PLC、DCS控制系统，实现工业自动化管理。
• ‌安全保护‌：具备过载保护、缺相保护及扭矩限制功能，确保在电压波动或机械卡阻时设备安全。
• ‌防爆可选‌：针对煤气易燃易爆特性，可选配防爆型电动执行器（如ExdII BT4等级），确保现场安全。

3. 结构紧凑，安装维护便捷

• ‌法兰连接‌：符合国标GB/T9113法兰标准，DN250口径对接方便，无需改造现有管道。
• ‌双向密封‌：不受介质流向限制，安装方向灵活，节省空间。
• ‌轻量化设计‌：相比同口径闸阀，体积更小、重量更轻，降低管道支撑负荷。

三、 主要技术参数（DN250规格参考）

四、 应用领域

• ‌城市燃气输配‌：用于煤气管网的主干管及分支管流量调节与切断。
• ‌工业炉窑‌：钢铁、玻璃、陶瓷等行业加热炉的煤气燃烧控制。
• ‌石油化工‌：炼油厂、化工厂的气体及液体介质调节。
• ‌电力供热‌：热电厂蒸汽管道及供热管网的流量平衡调节。

五、 选型与订购须知

• ‌介质详情‌：明确为煤气（注明是否含尘、含水）、天然气或其他气体。
• ‌工作压力与温度‌：最高工作压力及持续工作温度。
• ‌控制要求‌：需要开关型（全开/全关）还是调节型（4-20mA信号控制开度）。
• ‌防爆要求‌：若用于易燃易爆环境，务必指定防爆等级。
• ‌电源电压‌：常用AC220V、AC380V或DC24V。
