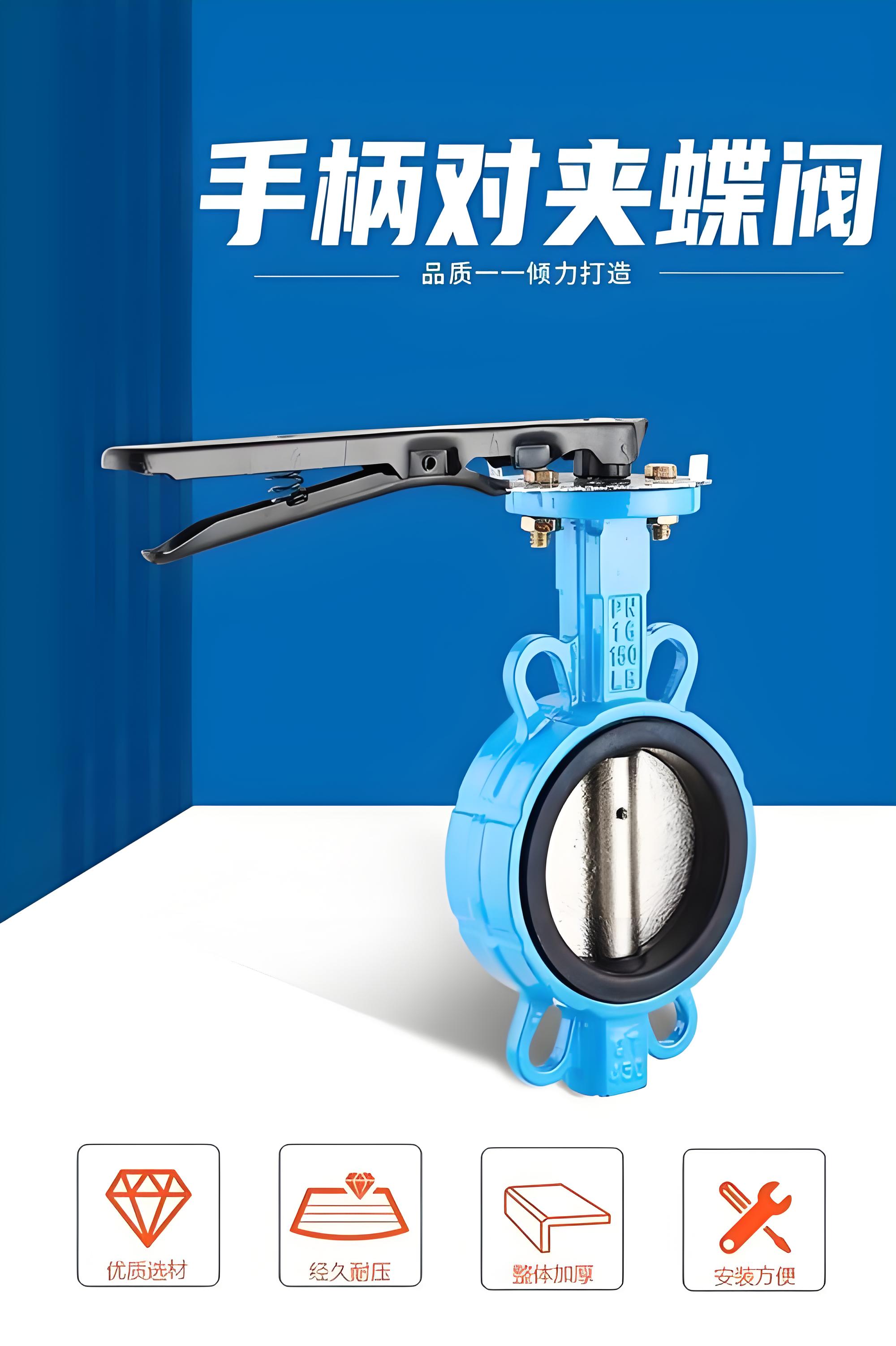

1. 产品概述

D71J-10HC 是一款高性能对夹式衬胶蝶阀，专为严苛工况设计。该阀门结合了传统衬胶蝶阀的优异密封性与双相不锈钢（2507）蝶板的高强度耐腐蚀特性。其型号含义如下：

• ‌D‌：蝶阀
• ‌7‌：对夹式连接
• ‌1‌：中线结构
• ‌J‌：衬胶密封（阀座及蝶板包覆橡胶）
• ‌10‌：公称压力 PN10 (1.0 MPa)
• ‌HC‌：通常指代特殊材质或高耐腐蚀配置（此处特指蝶板采用超级双相钢 2507）
• ‌DN150‌：公称通径 150mm
• ‌驱动方式‌：手动

该产品广泛应用于化工、石油、电力、冶金、造纸及水处理等行业，特别适用于含有弱腐蚀性介质、颗粒物浆液或对密封要求较高的流体管道中，作为调节流量和截断介质的控制设备。

2. 主要技术参数

3. 核心材质与结构特点

3.1 关键部件材质

• ‌蝶板 (Disc)‌：‌2507 超级双相不锈钢‌。
  • 优势：2507双相钢具有极高的屈服强度和抗点蚀、抗缝隙腐蚀能力，尤其耐氯化物应力腐蚀开裂。相比普通不锈钢（如304/316），其在含氯离子介质（如海水、盐水）及酸性环境中寿命更长，强度更高，不易变形。
• ‌阀座 (Seat)‌：‌衬胶 (Rubber Lined)‌。
  • 材质：通常选用丁腈橡胶 (NBR) 或三元乙丙橡胶 (EPDM)。
  • 优势：橡胶衬里包裹蝶板及阀体接触面，实现“软密封”，确保双向零泄漏。橡胶具有良好的弹性，能吸收振动，且耐磨损。
• ‌阀体 (Body)‌：通常为灰铸铁 (HT200/HT250) 或球墨铸铁 (QT450)，内腔可能根据需求进行衬胶处理以增强防腐性。
• ‌阀杆 (Stem)‌：不锈钢 (如 2Cr13, 304, 316)，经过抛光处理，减少摩擦阻力。

3.2 结构亮点

• ‌无销钉连接结构‌：蝶板与阀杆采用无销钉设计，消除了传统销钉连接处的内泄漏风险，提高了阀门的整体密封可靠性。
• ‌球面密封造型‌：蝶板外圆采用球面造型，与橡胶阀座形成线接触或面接触，启闭过程中摩擦小，实现了“开启即分离，关闭即密封”，显著延长使用寿命。据测试，带压启闭可达5万次以上仍保持良好密封。
• ‌对夹式紧凑设计‌：结构长度短，体积小，重量轻，便于在狭窄空间安装。只需通过螺栓将阀门夹在两管道法兰之间即可，无需额外法兰盘，节省成本与空间。
• ‌双向密封‌：不受介质流向限制，安装方便。
• ‌操作轻便‌：90°回转即可实现全开或全关，操作扭矩小，手动操作省力灵巧。

4. 工作原理

D71J-10HC 蝶阀的启闭件为圆盘形蝶板。当手动旋转手柄（或蜗轮）时，阀杆带动蝶板绕自身轴线旋转 0°～90°。

• ‌全开状态‌：蝶板旋转至 90°，此时蝶板厚度方向与管道轴线平行，介质可顺畅通过，流阻极小。
• ‌全关状态‌：蝶板旋转至 0°，此时蝶板平面与管道轴线垂直，蝶板上的橡胶密封面与阀座紧密贴合，切断介质流动。
• ‌调节功能‌：在 0°～90° 之间任意角度停留，可对流体的流量进行调节，其流量特性趋于直线，调节性能良好。

5. 应用领域

鉴于其 2507 蝶板的耐强腐蚀性和衬胶的耐磨密封性，该阀门特别适用于以下场景：

• ‌海水淡化及海洋工程‌：耐氯离子腐蚀。
• ‌化工行业‌：输送酸、碱、盐等腐蚀性介质。
• ‌电力脱硫脱硝 (FGD)‌：虽然典型脱硫阀多为更大口径，但 DN150 规格可用于辅助管道，耐受石灰石浆液磨损。
• ‌污水处理‌：耐污水中的杂质磨损及化学腐蚀。
• ‌造纸与制药‌：对清洁度和密封性有较高要求的流体控制。

6. 安装与维护注意事项

• ‌安装方向‌：建议水平安装，阀杆垂直向上或倾斜一定角度，避免阀杆向下导致介质沉积影响密封。
• ‌管道对中‌：安装前需确保管道法兰同心，严禁强行拉扯管道来对齐阀门螺栓孔，以免阀体变形导致泄漏。
• ‌清洁管道‌：安装前应清除管道内的焊渣、石块等杂物，防止损坏橡胶密封面。
• ‌定期维护‌：
  • 定期检查阀杆填料处是否有泄漏，必要时紧固或更换填料。
  • 长期未操作的阀门，使用前应进行几次全开全关动作，以确保灵活性。
  • 若发现密封性能下降，可联系厂家更换橡胶阀座或检查蝶板表面橡胶层是否破损。

7. 总结

D71J-10HC DN150 手动衬胶蝶阀是一款集高性价比与高性能于一体的工业阀门。其核心优势在于采用了 ‌2507 超级双相钢蝶板‌，解决了普通碳钢或低等级不锈钢在腐蚀性介质中易生锈、易穿孔的痛点，同时保留了衬胶蝶阀密封可靠、成本低廉、维护简便的优点。对于需要在 PN10 压力下处理腐蚀性或磨损性介质的 DN150 管道系统，这是一个理想的选择。
