产品名称：电动蝶阀阀体D941J/S-10 DN100mm法兰连接[ 2026-01-19 ]
- 订购热线：021-64162222
- 订购传真：021-62677999
- 质量稳定：实行全过程质量监控，细致入微全方位检测！
- 价格合理：高效内部成本控制，减少了开支，让利于客户
- 交货快捷：先进生产流水线，充足的备货，缩短了交货期！
- 产品介绍
- 规格尺寸
- 结构图片

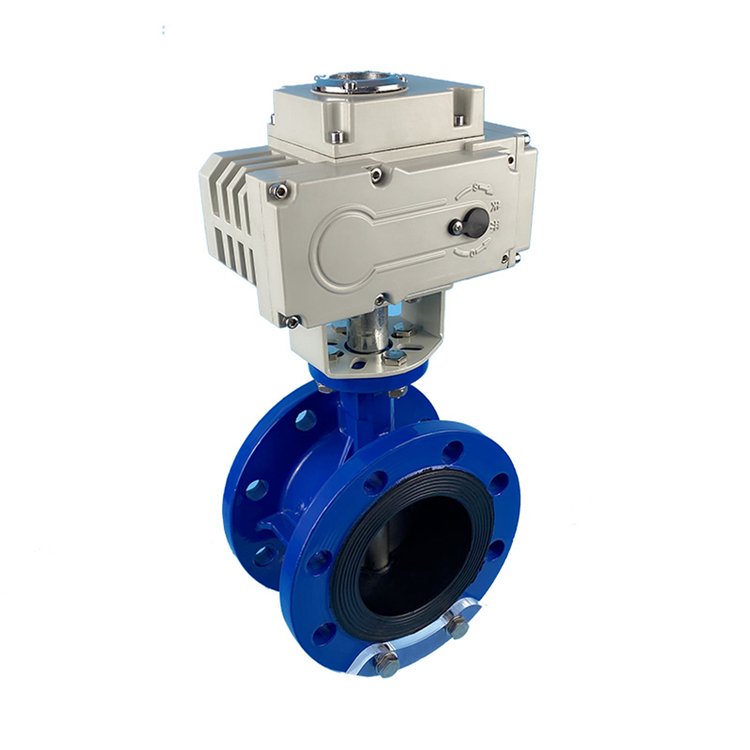

该型号属于电动法兰式软密封蝶阀，广泛应用于工业管道系统中，用于控制水、蒸汽、弱酸碱介质等流体的通断或调节。
产品核心参数
- 型号解析：D941J 中的 “D” 代表蝶阀，“9” 代表电动驱动，“4” 代表法兰连接，“1” 代表中心垂直板式结构，“J” 代表衬胶（软密封）阀座。S 可能为厂商特定的系列或版本标识（如“双偏心”等，具体需以厂商说明为准）。“10” 表示公称压力为 1.0 MPa（10公斤）。“DN100” 表示公称通径为 100 毫米。
- 连接方式：法兰连接，符合 GB/T9113.1-2000 等标准，便于与管道系统安装。
- 驱动方式：内置电动执行机构，支持 AC220V 标准电源，也可选配 DC24V、AC110V、380/440V AC 等多种电压。
- 密封形式：采用软密封（通常为橡胶或聚四氟乙烯材质），密封性能可靠，可实现双向密封、零泄漏，适用于对密封要求较高的场合。
- 公称压力：1.0 MPa (10公斤)，适用于中低压管道系统。
- 公称通径：DN100 mm。
主要特点与优势
- 结构紧凑，重量轻：采用垂直板式设计，体积小、重量轻，安装和维护方便。
- 操作力矩小：电动驱动所需力矩较小，比普通蝶阀节能，且动作灵敏。
- 密封性能优异：软密封结构耐磨损（橡胶耐磨性是铜的七倍），且密封件可更换，确保长期可靠运行。
- 多功能控制：支持开关两位控制（开关到位灯）和智能调节（4～20mA模拟量信号），可实现精准的位置控制和自动化集成。
- 安全可靠：具备过热、过载保护装置，防护等级可达 IP65，部分型号可定制更高防护等级。
- 手动应急：配备手动操作机构，在断电或紧急情况下可手动启闭阀门。
典型应用场景
适用于水厂、电厂、化工、石油、制药等行业的管道系统，用于控制水、海水、蒸汽、弱酸碱介质等的流动。特别适用于需要快速启闭、低压降、高流量控制及防止介质倒流的场合。
请注意：型号中的 “S” 在公开资料中无明确统一解释，建议在采购时向供应商确认其具体含义（如是否为“双偏心”、“特殊材质”等）。产品参数（如材质、动作时间、防爆等级等）可能因不同制造商而异，请以最终产品说明书为准。
