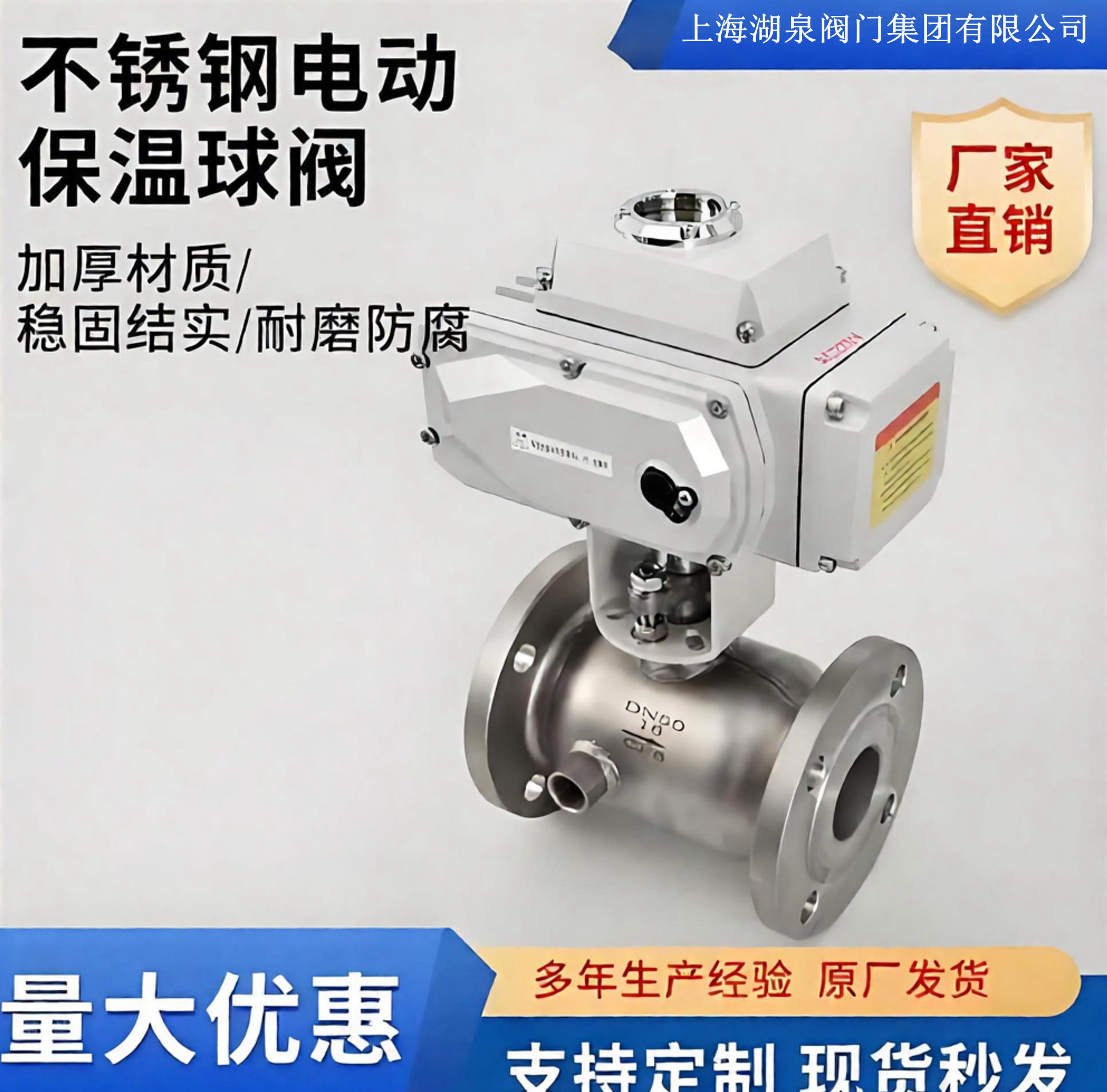

一、 产品概述

二、 主要技术参数‌

• ‌产品型号‌：BQ941F-16
• ‌公称通径‌：DN80
• ‌公称压力‌：1.6 MPa (PN16)
• ‌连接方式‌：法兰连接（符合 GB/T 79-94 等标准）
• ‌驱动方式‌：电动（内置伺服系统，无需另配伺服放大器）
• ‌控制信号‌：4-20mA 或 1-5V DC
• ‌电源电压‌：220V AC / 380V AC（50/60Hz）
• ‌适用温度‌：根据夹套介质不同，可适应 -40℃ 至 +180℃ 或更高范围
• ‌泄漏等级‌：符合 ANSI B16.104 V级标准（零泄漏）
• ‌结构形式‌：直通式，整体式结构

三、 结构与材质特点

• ‌夹套保温设计‌：夹套采用碳素钢管焊接而成，相比铸造夹套具有更高的耐压性和牢固性。夹套允许压力通常为 1.0 MPa，可根据工况需求灵活选择热媒（蒸汽、导热油）或冷媒（冷却水、冷气）。
• ‌流道优化‌：阀门通径与管道内径一致，流体阻力小，阻力系数与同长度管段相等，有效降低管路中介质的热量损失和压力降。
• ‌密封性能优异‌：
  • ‌密封圈‌：通常采用 PTFE（聚四氟乙烯）或对位聚苯材料，具有良好的自润滑性和耐腐蚀性。
  • ‌填料‌：采用柔性石墨，确保阀杆处的密封可靠，无外漏。
  • ‌阀体/阀座‌：常用材质为 WCB（碳钢）或不锈钢（如 304/316L），球体材质多为 1Cr13 或不锈钢，耐冲刷且寿命长。
• ‌电动执行机构‌：内置伺服系统，结构紧凑，体积小，重量轻。支持远程自动控制，操作简便，从全开到全关仅需旋转 90°。

四、 工作原理

五、 产品优势

• ‌防凝防堵‌：有效解决高粘度、易结晶介质的输送瓶颈，保证管道畅通。
• ‌节能高效‌：良好的保温保冷特性显著降低管路热量损失，节约能源。
• ‌控制精准‌：电动驱动配合标准信号输入，可实现自动化精确控制，便于集成到 DCS 或 PLC 系统中。
• ‌维护便捷‌：结构简单，密封圈活动式设计，拆卸更换方便；在线维修可能性高，减少停机时间。
• ‌适应性强‌：适用于高压、大口径及恶劣工况，流向可任意安装（建议水平安装，垂直安装时阀杆需朝上）。

六、 典型应用场景‌

• ‌石油化工‌：重油、原油、沥青、石蜡的输送管道。
• ‌化纤制药‌：熔融树脂、糖浆、药液等易结晶介质的控制。
• ‌食品饮料‌：巧克力、油脂、蜂蜜等高粘度食品的卫生级输送（需选用卫生级材质）。
• ‌其他行业‌：造纸、冶金、污水处理等领域的特殊介质控制。

七、 选型与安装注意事项

• ‌选型‌：需明确介质特性（粘度、凝固点）、工作温度、压力及夹套热媒类型。对于含颗粒介质，建议选用硬密封；对于洁净高粘度介质，选用软密封。
• ‌安装‌：安装前需清洁管道法兰面，对准后均匀紧固螺栓。建议水平安装，若垂直安装务必保证阀杆向上。安装后需进行密封性测试和动作调试。
• ‌维护‌：定期检查夹套连接处是否有泄漏，定期给执行机构和阀杆加注润滑油，避免频繁开关以延长密封件寿命。
