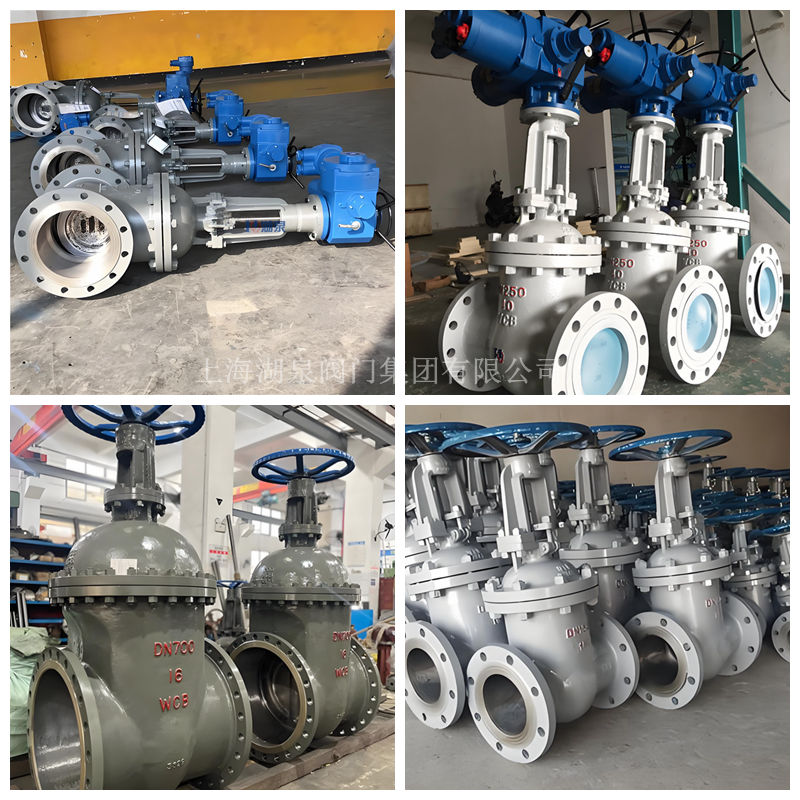

Z941H-40C DN350 WCB 电动铸碳钢法兰闸阀是一款采用法兰连接、电动驱动的高中压工业阀门，专为大口径管道系统设计。其主要功能是可靠地切断或接通管路介质，广泛应用于对自动化控制和可靠性要求较高的工业领域。‌

一、 核心产品标识解析

• ‌Z‌: 代表闸阀。
• ‌9‌: 代表电动驱动方式。
• ‌4‌: 代表法兰连接形式。
• ‌1‌: 代表结构形式（通常为明杆楔式闸板）。
• ‌H‌: 代表密封面材料为堆焊硬质合金（如司太立钴基合金）。
• ‌40C‌: “40”代表公称压力为PN40（即4.0MPa），“C”代表阀体材质为碳钢（WCB）。
• ‌DN350‌: 代表公称通径为350毫米。
• ‌WCB‌: 代表阀体材质为ASTM标准的铸碳钢。

二、 主要技术参数与性能

• ‌压力与温度范围‌：该阀门公称压力为PN40（4.0MPa），壳体强度试验压力为6.0MPa，密封试验压力为4.4MPa。‌ 采用WCB碳钢阀体时，适用温度范围为-29℃至550℃。‌
• ‌阀体与密封材料‌：阀体主要材质为铸碳钢WCB，具有良好的强度和韧性。‌ 密封面通常采用司太立（Stellite）钴基硬质合金堆焊或类似硬质合金工艺，确保其在高磨损、高温及腐蚀性介质环境下仍能保持优异的密封性和长寿命。‌
• ‌驱动与控制‌：配备多回转开关型电动执行器，可实现远程控制、PLC联锁或接受4~20mA标准信号进行智能控制。‌ 电源电压常见为AC380V，防护等级可达IP55或IP65，部分型号可选防爆功能（如Exd I Mb）以适应煤矿等危险环境。‌阀门通常设计有手电动切换机构，便于紧急情况下的手动操作。‌
• ‌结构与设计特点‌：采用楔式弹性闸板结构，中大口径型号配置推力轴承，有效降低启闭摩擦阻力。‌阀杆经过调质及表面氮化处理，具有高耐磨性和抗腐蚀性。‌填料函多采用柔性石墨填料，密封可靠且操作轻便。‌ 法兰连接尺寸符合国家标准（如JB/T 79），可适配多种法兰密封面形式。‌

三、 适用范围

四、 安装与选型注意事项

• ‌安装‌：阀门可安装在管道的任何位置，方向不受限制。‌ 初次通电调试前，建议先手动将阀门开启至半开位置，确认电动执行器转向正确，避免因电机相序接反而损坏设备。‌
• ‌选型考量‌：在选型时，除确认压力、口径、材质、介质兼容性外，还需明确对电动执行器的具体需求，如电源电压（AC380V/220V等）、控制类型（开关型/调节型）、防护等级、是否需要防爆认证等。‌ 对于煤矿等特殊应用场景，必须选用具备煤安证（MA）和防爆证的专用型号。‌

五、 设计制造与质量标准

• 设计制造按 GB/T 12234
• 结构长度按 GB/T 12221
• 法兰连接尺寸按 JB/T 79
• 阀门检查和试验按 GB/T 13927‌1
  制造商需依据这些标准进行强度试验和密封试验，确保产品性能达标。‌
