一、 产品概述

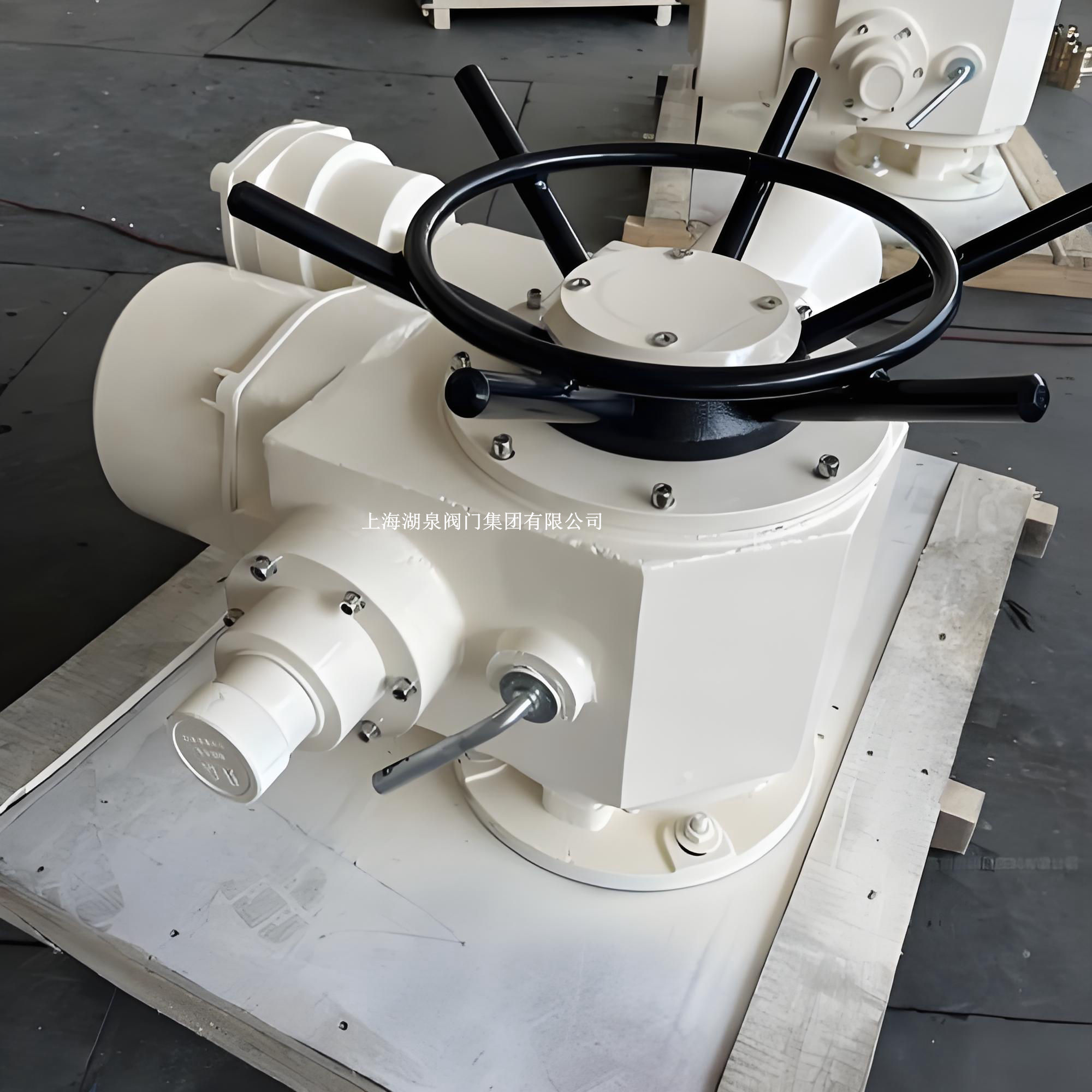

DZW45-24/120 是一款高性能的多回转阀门电动执行机构（简称“Z型电装”），专为驱动大口径闸阀、截止阀、隔膜阀及水闸门等阀门设计。该装置集机械传动与电气控制于一体，能够实现对阀门的远程集中控制、就地手动操作及自动控制，是电力、冶金、石油、化工、污水处理等行业流体控制系统中的关键驱动设备。

二、 型号参数解析

• ‌DZW‌：代表多回转户外型阀门电动装置系列。
• ‌45‌：代表公称输出转矩为 ‌450 N·m‌。根据行业标准，该扭矩等级足以驱动 DN450 及以下口径的常规闸阀或截止阀（具体需结合阀门实际启闭力矩核算，通常建议电动装置输出力矩为阀门最大操作力矩的1.2~1.5倍）。
• ‌24‌：代表输出转速为 ‌24 r/min‌。此转速适中，既能保证较快的启闭效率，又能避免水锤效应过大，适用于大多数工业管路场景。
• ‌120‌：代表最大转圈数为 ‌120 圈‌。这意味着该装置适用于阀杆螺纹较长、需要多圈旋转才能完成全开或全关动作的阀门（如大口径明杆闸阀）。
• ‌DN450‌：适配阀门公称通径为 450mm。
• ‌P65 (IP65)‌：防护等级为 IP65。具备防尘及防喷水能力，适合户外无强烈腐蚀介质的环境使用。（注：若工况恶劣，可定制 IP67 或 IP68 高等级防护）。

三、 主要技术特点

• ‌结构紧凑，性能稳定‌：采用先进的减速齿轮组设计，传动效率高，噪音低。外壳通常采用高强度铸铁或铝合金材质，经防腐处理，适应恶劣工业环境。
• ‌双重保护机制‌：
  • ‌转矩限制‌：内置高精度转矩控制机构，当阀门关闭到位或遇到障碍时，自动切断电源，防止电机过载损坏阀门密封面。
  • ‌行程控制‌：配备精密行程开关，准确控制阀门的开度位置，重复定位精度高。
• ‌手电动切换便捷‌：设有专用手轮及离合切换机构。在断电或调试情况下，可轻松切换至手动模式进行操作，手动操作扭矩小，省力可靠。
• ‌电气控制灵活‌：
  • ‌电源‌：标准配置为三相 AC 380V/50Hz（可根据需求定制 AC 220V、DC 24V 等）。
  • ‌控制信号‌：支持开关量控制（开/关/停），可选配 4-20mA 模拟量反馈或总线通讯接口，便于接入 DCS 或 PLC 系统。
• ‌环境适应性强‌：工作温度范围通常为 -20℃~+60℃（特殊订货可达 -40℃~+80℃），相对湿度 ≤95%。IP65 防护等级确保其在雨雪天气下仍能正常运行。

四、 典型应用场景

• ‌市政供水与污水处理‌：用于大型水厂进水闸板、沉淀池排泥阀的启闭控制。
• ‌火力发电厂‌：驱动循环水系统、脱硫脱硝系统中的大型闸阀和截止阀。
• ‌石油化工‌：用于油品储运管线的切断阀，要求高可靠性及防爆场合（需选配隔爆型 Ex dⅡBT4）。
• ‌冶金行业‌：高炉冷却水系统、除尘风线风门的调节与控制。

五、 选型与安装注意事项

• ‌扭矩匹配‌：虽然 DZW45 标称 450 N·m，但针对 DN450 阀门，务必核实阀门厂家提供的最大启闭力矩。若阀门摩擦力较大或介质粘度高，建议选择更大一级扭矩（如 DZW60）以确保安全余量。
• ‌阀杆适配‌：安装前需确认阀门阀杆直径、键槽尺寸及螺纹螺距是否与电动装置输出轴匹配。
• ‌接线规范‌：电气接线应严格按照说明书进行，接地必须可靠。若用于防爆区域，必须选用符合 GB3836 标准的隔爆型产品，并严禁带电开盖。
• ‌定期维护‌：建议每月进行一次空载或负载运行测试，检查润滑油位及密封件状态，确保长期可靠运行。

‌
