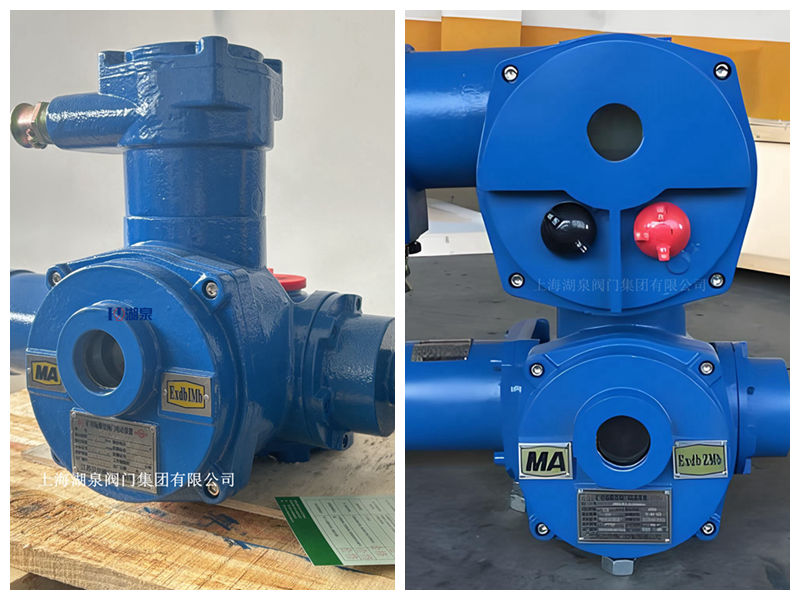

永利3044浏览器ZBK10-24/380 是一款专为煤矿井下及地面易燃易爆环境设计的智能一体化多回转阀门电动执行机构。该装置集驱动、控制、保护于一体，主要用于驱动闸阀、截止阀等做直线运动的阀门，也可配合二级减速箱驱动蝶阀、球阀等部分回转阀门。其核心优势在于具备本质安全特性，支持远程集中控制与自动化管理，是矿山排水、压风、注浆及瓦斯抽放等系统实现自动化控制的关键设备。

一、 产品概述与设计理念

• ‌型号释义‌：“ZB”代表隔爆型多回转电动装置，“K”代表矿用或智能控制（Integrated Control），“10”通常指输出转矩等级（约100 N·m），“24”指输出转速或行程时间相关参数，“380”指额定电压为AC 380V。
• ‌一体化设计‌：内置伺服放大器、逻辑控制板及电源模块，无需外接独立控制箱，简化了现场接线与维护工作，降低了故障率。
• ‌适用环境‌：特别适用于含有甲烷、煤尘等爆炸性混合物的煤矿井下非采掘工作面，以及化工厂、石油天然气等危险场所。

二、 主要技术参数

三、 核心功能特点

• ‌双重防爆安全设计‌

  • 采用高强度铸钢或铝合金隔爆外壳，将内部可能产生火花、电弧的电气元件与外部爆炸性气体完全隔离。
  • 符合 GB3836.1-2010 和 GB3836.2-2010 国家标准，取得国家防爆电气产品质量监督检验测试中心颁发的防爆合格证。

• ‌智能一体化控制‌

  • ‌多种控制模式‌：支持就地按钮操作、远程开关量控制（开/关/停）、模拟量调节（4-20mA）以及 MODBUS 等现场总线通讯，便于接入 DCS 或 PLC 系统。
  • ‌精准定位‌：配备高精度电位器或绝对值编码器，实时反馈阀门开度，控制精度可达 1% 以内。

• ‌完善的保护机制‌

  • ‌力矩保护‌：当阀门卡阻或过载时，自动切断电源并报警，防止损坏阀门传动机构或电机。
  • ‌行程限位‌：设有机械限位和电气限位双重保护，确保阀门全开或全关位置准确，防止过冲。
  • ‌电气保护‌：具备缺相、过热、过流、短路等保护功能，提高设备在恶劣电网环境下的使用寿命。

• ‌人性化操作与维护‌

  • ‌手电动切换‌：配备手动离合机构，在断电或故障情况下，可通过手轮进行紧急手动操作，保障生产安全。
  • ‌直观显示‌：面板设有开度指示盘及状态指示灯（红灯表示开/故障，绿灯表示关/正常），方便巡检人员快速判断设备状态。
  • ‌调试便捷‌：部分型号支持通过内部按键或红外遥控器设定参数，无需打开盖体，保持防爆完整性。

四、 应用领域

• ‌煤矿行业‌：井下中央泵房排水系统、压风自救系统、注浆灭火系统、瓦斯抽放管道阀门控制。
• ‌石油化工‌：炼油厂、化工厂中易燃、易爆介质管道的流量调节与截断。
• ‌电力冶金‌：电厂水处理系统、冶金行业除尘系统及冷却水系统的阀门自动化控制。
• ‌其他行业‌：造纸、污水处理、钢铁等存在爆炸性气体或粉尘的危险场所。

五、 安装与使用注意事项

• ‌接线规范‌：必须严格按照防爆要求引入电缆，使用合格的防爆格兰头密封，确保电缆入口处的防爆性能。接地线必须可靠连接。
• ‌电压确认‌：使用前务必确认供电电压为 AC 380V，并与电机铭牌及内部接线端子排的设置一致，严禁错接导致电机烧毁。
• ‌调试步骤‌：
  • 先手动将阀门置于中间位置。
  • 点动测试电机转向，确保“开”、“关”方向与阀门实际动作一致。
  • 设定全开和全关位置的行程限位。
  • 设定力矩保护值，建议略高于阀门最大操作力矩。
• ‌定期维护‌：定期检查齿轮箱润滑油位，清理表面煤尘杂物，检查防爆面是否完好无损，紧固接线端子。
