产品名称：矿用隔爆型阀门电动装置ZB30-24价格[ 2026-03-05 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

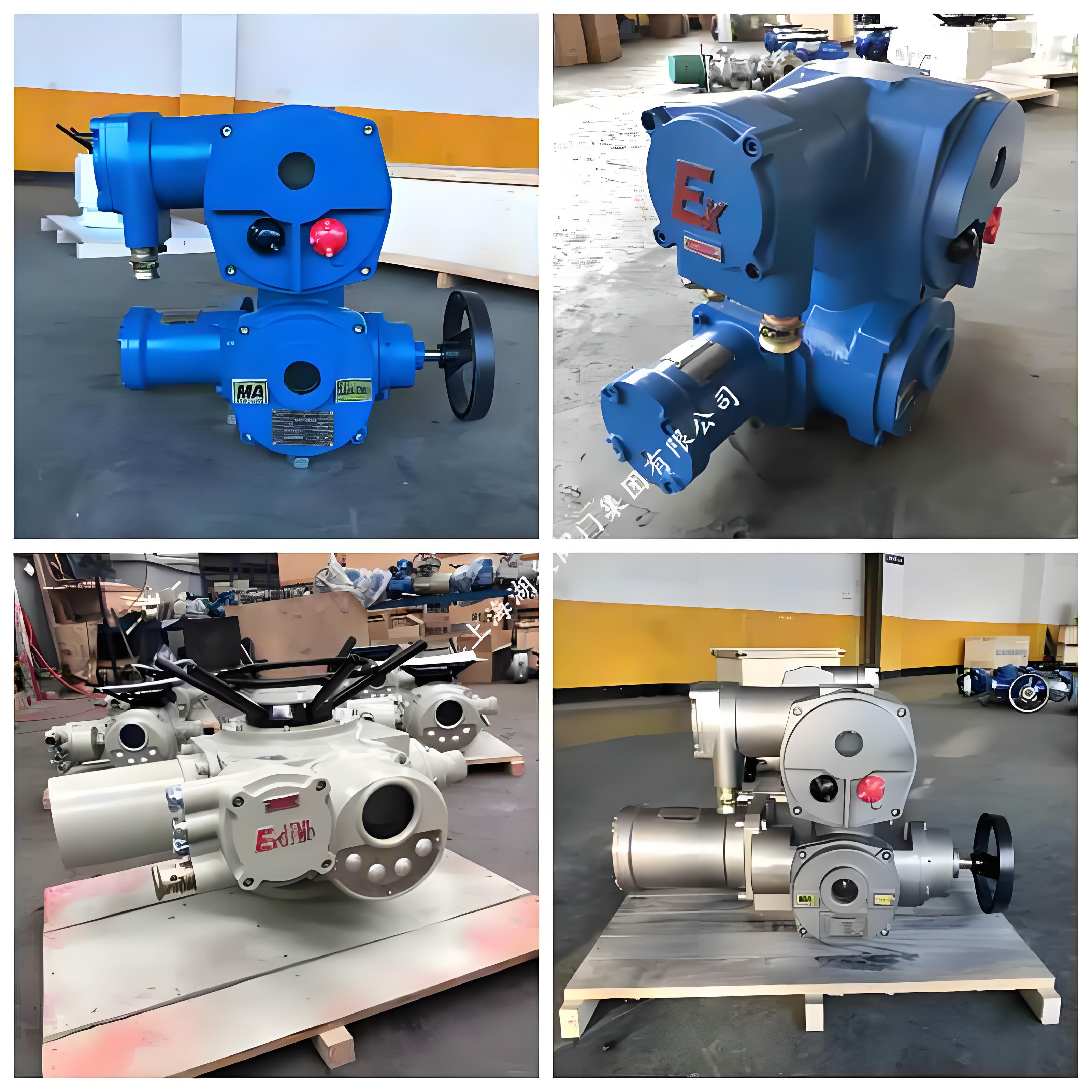

矿用隔爆型阀门电动装置ZB产品介绍
矿用隔爆型阀门电动装置ZB系列，是在普通隔爆型产品基础上专业改造而成的驱动装置，专为煤矿等爆炸性气体环境设计。其核心功能是实现阀门（如闸阀、截止阀、隔膜阀、水闸阀等）的开启、关闭或调节，是实现阀门远程控制、集中控制不可或缺的设备。通过增加二级减速蜗轮箱后，该装置还可适用于蝶阀、风门等90度回转阀门。‌

一、型号与基本参数
ZB系列型号命名直观，例如“ZB30-24”表示输出轴公称转矩为300N·m，输出转速为24r/min。‌2该装置通常采用三相380V/660V电压，工作制式为短时10分钟，能在环境温度为-20℃至+40℃、相对湿度≤95%的煤矿井下环境中稳定运行。
二、结构与核心组件

装置主要由电动机、减速机构、力矩控制器、行程控制器、开度指示器、手电动切换机构及电气部分组成。‌
- ‌减速器‌：采用一对直齿轮和蜗轮副构成，负责将电动机动力传递至输出轴。‌
- ‌电动机‌：通常采用YBDF型阀门专用隔爆型三相异步电动机。‌
- ‌力矩控制器‌：当输出轴转矩达到预设值时，通过机械传动触发微动开关动作，切断电机电源，实现对装置及阀门的过扭矩保护。‌
- ‌行程控制器‌：基于十进制计数器原理，通过齿轮传动精确控制阀门开、关的极限位置（转圈数），到达预设位置时自动切断电源。‌
- ‌开度指示器‌：用于现场指示阀门开关位置，并可通过电位器输出信号供远程监控。其内部设有微动开关，可提供周期性闪光运行信号。‌
- ‌手电动切换机构‌：确保手动与电动操作模式的安全切换，电动操作时必须将手轮退回至手动位置，防止跟转造成伤害。‌
三、防爆标准与认证
ZB系列产品严格执行国家相关防爆标准。其防爆型式为矿用隔爆型，防爆标志为Ex dⅠ，适用于煤矿非采掘工作面。‌部分型号也提供适用于工厂环境的dⅡBT4防爆等级。‌ 产品性能符合GB3836.1、GB3836.2（爆炸性环境设备通用要求及隔爆型“d”保护要求）以及JB/T8528-1997、JB/T8529-1997等技术条件规定。‌该系列产品经国家防爆电气产品质量监督检验测试中心检定，取得防爆合格证，可安全应用于煤矿井上、井下管道阀控系统。‌

四、控制方式与配套
ZB系列按控制方式可分为矿用开关隔爆型、一体化隔爆型、兼本安一体化隔爆型及总线隔爆型等。‌ 按连接方式可分为转矩型和推力型。‌ 该装置需与专用的KXBC系列隔爆型控制箱配套使用，以实现完整的控制功能。‌
五、安装与调整要点

装置与阀门组装后，必须对力矩控制器、行程控制器和开度指示器分别进行调整方可使用。‌
- ‌力矩调整‌：出厂时已按用户要求设定，如需更改，可旋转凸轮调整轴至相应刻度，遵循先调关向、后调开向的顺序。‌
- ‌行程调整‌：
  - ‌全关位置‌：手动将阀门关严后，调整关向凸轮直至其动作为止。‌
  - ‌全开位置‌：手动将阀门开到所需位置后，进行开向调整。‌
- ‌开度电位器调整‌：调整行程前需确保电位器已脱开，防止损坏。调整后，电位器旋转角度应控制在180°至270°之间，并预留起始余量。‌
  调整前务必检查电机旋向与控制线路的正确性，以防电机失控。‌
六、应用领域
凭借功能全面、控制系统性能可靠、维护方便及体积小等特点，ZB系列矿用隔爆型阀门电动装置不仅在煤矿行业得到广泛应用，亦在化工、石油石化、电力、钢铁、冶金、水处理及造纸等行业中获得好评。‌
