1. 产品概述

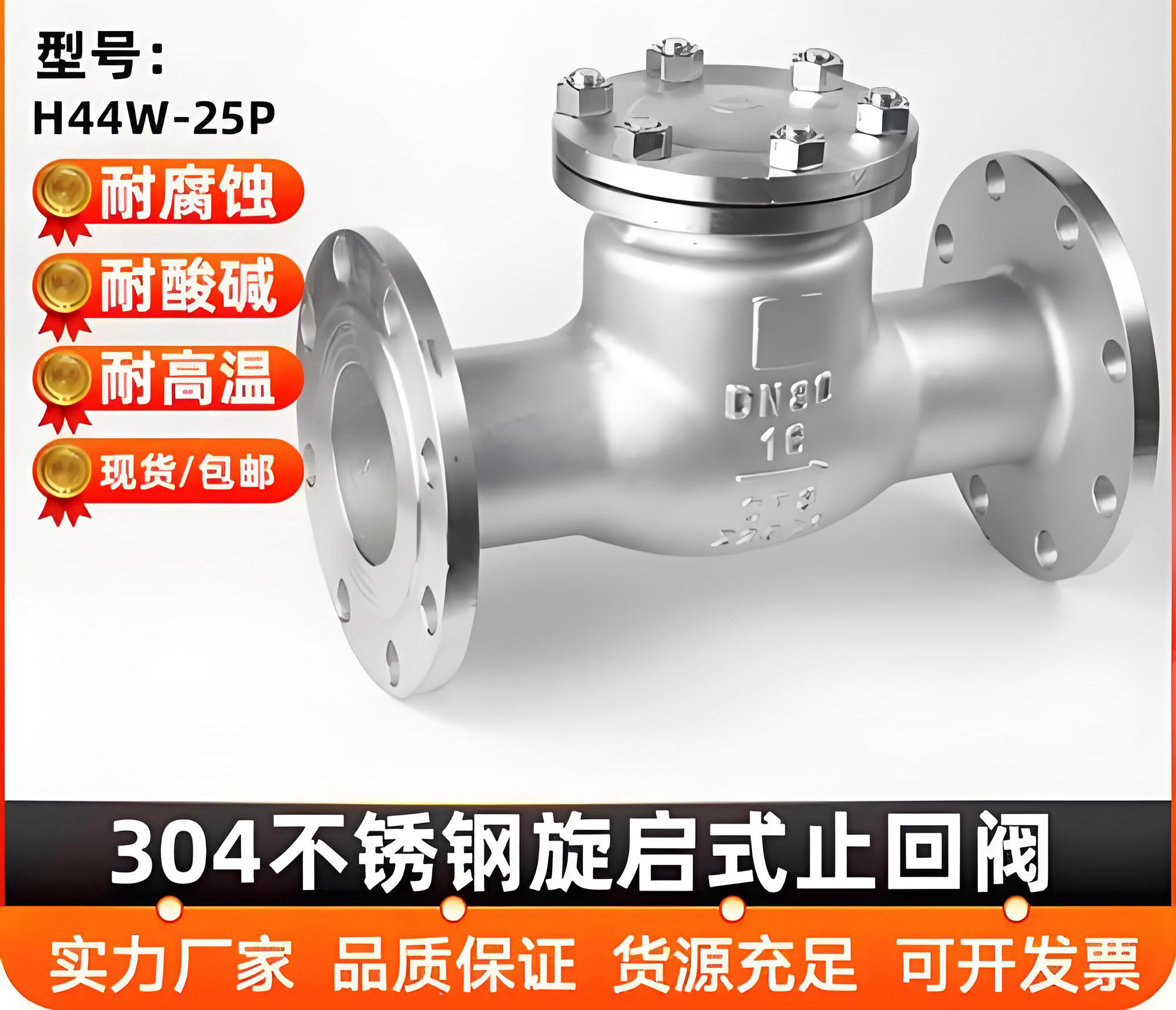

H44W-25P 型旋启式止回阀是一种依靠介质自身流动力量自动开启和关闭阀瓣的自动阀门，主要用于防止管路中的介质倒流。该型号具体参数含义如下：

• ‌H‌：止回阀类；
• ‌4‌：法兰连接形式；
• ‌4‌：旋启式结构（单瓣）；
• ‌W‌：密封面由阀体直接加工而成（即阀体与密封面材质相同，无额外堆焊合金）；
• ‌25‌：公称压力 PN25 (2.5 MPa)；
• ‌P‌：阀体材料为铬镍系不锈钢（对应牌号通常为 CF8/304）；
• ‌DN150‌：公称通径为 150mm。

该产品主体采用优质 304 不锈钢铸造或锻造而成，具有良好的耐腐蚀性和机械强度，适用于中等压力工况下的腐蚀性或非腐蚀性介质管道系统。

2. 主要技术参数

3. 结构特点

• ‌流线型流道设计‌：阀体内腔采用流线型设计，流体阻力小，介质通过能力强，能有效降低能耗。
• ‌旋启式结构‌：阀瓣绕销轴旋转运动，启闭平稳，冲击较小。DN150 口径通常采用单瓣结构，结构简单可靠。
• ‌全不锈钢材质‌：阀体、阀盖、阀瓣、摇杆及销轴等主要零部件均采用 304 不锈钢制造，整体耐腐蚀性能优异，适用于化工、制药、食品等行业。
• ‌内装式摇臂‌：销轴与阀瓣连接采用内装式结构，避免了外部泄漏点，提高了密封可靠性。
• ‌微量位置补偿‌：摇杆和阀瓣连接处常采用球面连接或类似结构，使阀瓣在关闭时有一定的自由度，能自动对准阀座密封面，确保密封严密。

4. 工作原理

当介质按规定方向流动时，介质压力推动阀瓣克服自重和摩擦力绕销轴旋转开启，介质顺利通过；当介质停止流动或发生倒流时，阀瓣在介质反向压力、自身重力及可能的弹簧辅助力作用下迅速回落，紧贴阀座密封面，从而切断介质通路，防止倒流，保护泵、压缩机等设备免受反转损害。

5. 应用领域

H44W-25P DN150 旋启式止回阀广泛应用于以下行业：

• ‌石油化工‌：输送腐蚀性化学品、酸碱溶液、油品等。
• ‌制药工业‌：洁净流体管道，要求材质无污染、耐腐蚀。
• ‌电力行业‌：电厂循环水系统、蒸汽管道等。
• ‌食品饮料‌：卫生级要求较高的流体输送系统。
• ‌水处理‌：自来水厂、污水处理厂的泵出口管路。

6. 安装与维护注意事项

• ‌安装方向‌：必须保证介质流动方向与阀体上箭头指示方向一致。
• ‌安装位置‌：
  • 优先推荐‌水平安装‌，此时阀瓣轴线处于水平位置，启闭最灵活。
  • 若需垂直安装，必须确保介质‌自下而上‌流动。
• ‌支撑要求‌：DN150 属于中大口径阀门，重量较大，安装时不应让管道承受阀门重量，建议设置独立支架支撑，避免管道应力影响阀门密封性能。
• ‌清洁管道‌：安装前应清除管道内的焊渣、铁屑等杂物，以免损伤密封面或卡住阀瓣。
• ‌介质要求‌：适用于清净介质，不宜用于含有大量固体颗粒或粘度极高的介质，以防阀瓣关闭不严或动作迟缓。
• ‌定期维护‌：定期检查阀门密封面是否有磨损、腐蚀，检查销轴转动是否灵活，必要时进行清洗或更换易损件。

7. 选型建议

• 若介质腐蚀性极强（如浓硫酸、盐酸），304 材质可能不适用，建议升级为 316L (H44W-25R) 或衬氟阀门。
• 若工况存在严重水锤风险，可考虑选用缓闭式旋启止回阀或对夹式双瓣止回阀（H77X/H77Y）以减小冲击。
• 确认法兰标准（国标 GB、美标 ANSI、德标 DIN 等）与管道法兰匹配。

注：以上信息基于通用工业标准及典型产品规格整理，具体采购时请以生产厂家提供的详细技术图纸和质量证明书为准。
