1. 产品概述

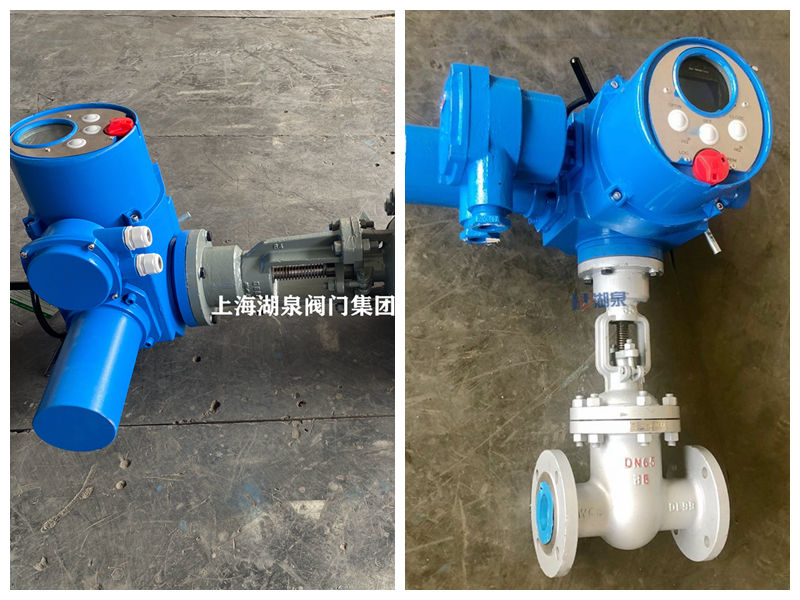

Z941H-16C DN100 是一款专为高温蒸汽工况设计的智能调节型电动法兰闸阀。该阀门由高性能铸钢阀体与智能化多回转电动执行机构组成，具备远程自动控制、精确流量调节及可靠截断功能。其型号含义如下：

• ‌Z‌：闸阀
• ‌9‌：电动驱动
• ‌4‌：法兰连接
• ‌1‌：楔式单闸板结构
• ‌H‌：合金钢密封面（硬质合金）
• ‌16‌：公称压力 PN1.6 MPa (16 bar)
• ‌C‌：阀体材质为碳钢 (WCB)
• ‌DN100‌：公称通径 100mm

该产品广泛应用于火力发电、石油化工、供热管网等行业的蒸汽管路系统中，用于介质的接通、截断及比例调节。

2. 主要技术参数

3. 核心结构与特点

3.1 阀体部分

• ‌优质选材‌：阀体采用 WCB 铸钢整体铸造，强度高，耐高压，适应蒸汽热胀冷缩特性。
• ‌硬密封设计‌：密封面采用司太立 (Stellite) 钴基硬质合金堆焊，经精密研磨，硬度高、耐磨损、耐高温、抗擦伤，确保在蒸汽冲刷下长期保持密封性能。
• ‌楔式刚性闸板‌：采用楔式单闸板结构，结构简单紧凑，关闭时能产生楔紧力，增强密封效果。
• ‌双向密封‌：支持双向承压，安装时无需区分介质流向，便于现场施工。
• ‌倒密封结构‌：阀杆上部设有倒密封，当阀门全开时，可有效保护填料函不受介质压力冲击，防止外漏，延长填料寿命。

3.2 智能电动执行机构

• ‌智能调节‌：内置伺服控制模块，接收 4-20mA 信号，可实现阀门开度的连续精确调节，满足蒸汽流量或压力的过程控制需求。
• ‌转矩保护‌：具备过载保护功能，当阀门卡阻或到达极限位置时，自动切断电机电源，防止电机烧毁。
• ‌手动优先‌：配备手轮操作机构，支持电动/手动切换。在断电或调试情况下，可通过手轮进行紧急操作。
• ‌状态反馈‌：提供开度反馈信号 (4-20mA) 及开关到位无源触点信号，便于接入 DCS 或 PLC 系统。
• ‌相位保护‌：具备缺相、相序保护功能，防止因接线错误导致电机反转损坏阀门。

4. 工作原理

通过电动执行器接收控制系统的指令信号，驱动多回转齿轮箱输出扭矩，带动阀杆螺母旋转，使阀杆做直线升降运动。阀杆带动楔式闸板垂直于流道方向上下移动，从而改变流道截面积，实现对蒸汽流量的调节或完全截断。

5. 应用领域

• ‌热力电站‌：主蒸汽管道、旁路系统、疏水系统。
• ‌工业供热‌：集中供热管网、换热站蒸汽入口调节。
• ‌石油化工‌：工艺蒸汽伴热、反应釜加热蒸汽控制。
• ‌制药食品‌：灭菌柜蒸汽供应、CIP 清洗系统。

6. 安装与维护注意事项

• ‌安装前检查‌：清除阀腔内杂物，检查法兰密封面是否完好。建议将阀门置于微开状态进行管道吹扫，防止焊渣损伤密封面。
• ‌安装方向‌：阀门可水平或垂直安装，但执行器朝上安装更利于维护和散热。
• ‌电气接线‌：严格按照接线图操作，注意电压等级匹配。初次调试时，务必确认电机转向与阀门开关方向一致。
• ‌定期维护‌：
  • 定期检查填料压盖，如有轻微泄漏可适当拧紧压盖螺栓。
  • 保持执行器外部清洁，防止雨水、灰尘侵入。
  • 长期不动作的阀门，建议每月进行一次全行程启闭操作，以防卡涩。
• ‌蒸汽工况特别注意‌：在通入蒸汽前，应先进行暖管疏水，避免水击现象对阀门造成冲击。高温工况下，停机后应注意阀门的热态密封性变化。

7. 选型建议

• 若工况温度超过 425℃，建议选用铬钼钢 (WC6/WC9) 材质的 Z941Y 系列。
• 若对调节精度要求极高，建议选择带有定位器的智能一体化执行机构。
• 若环境存在易燃易爆气体，必须选用防爆型电动装置 (ExdⅡBT4)。
