1. 产品概述

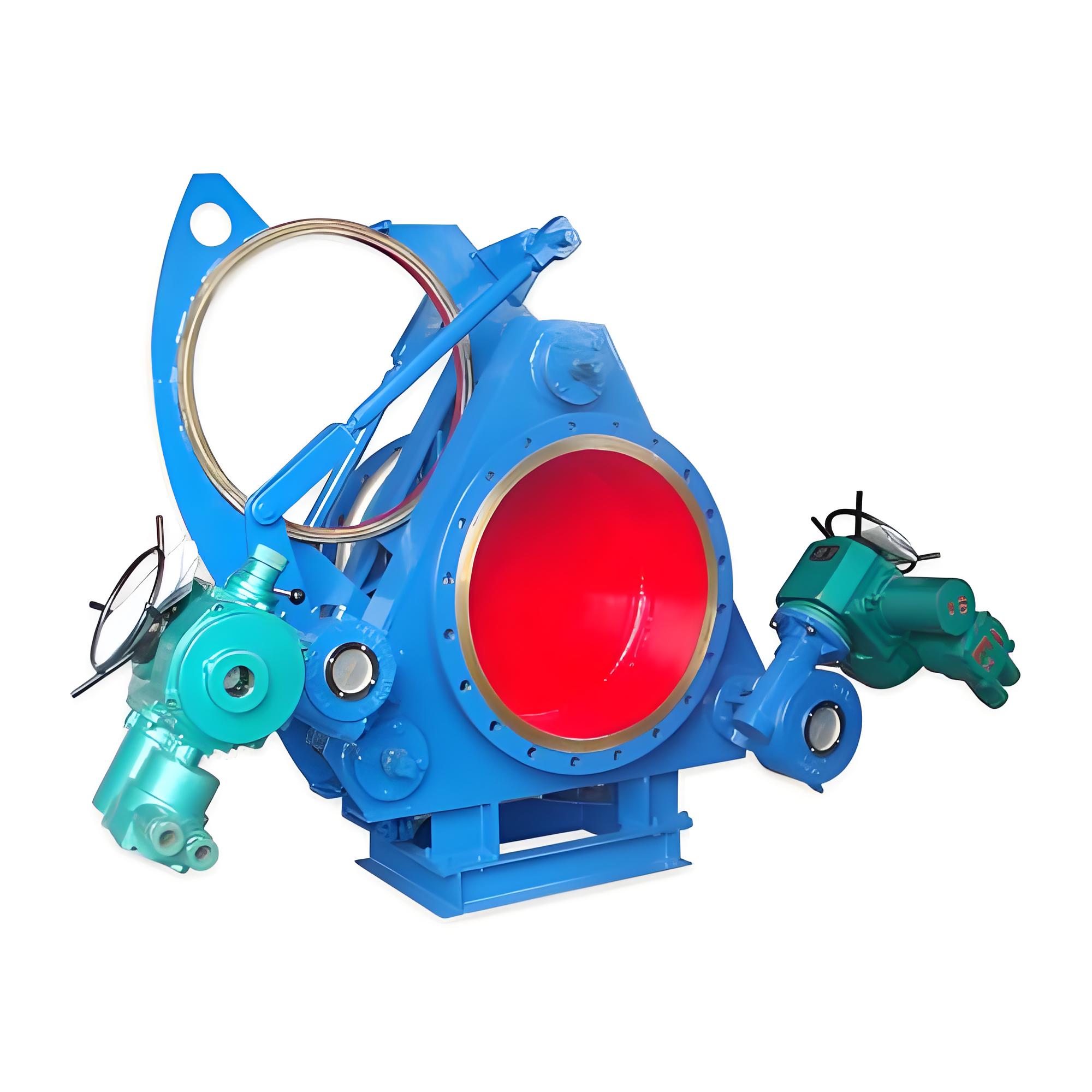

永利3044浏览器F943X-0.5C 电动扇形盲板阀（又称电动扇形眼镜阀、翻板阀）是一种用于管道气体介质绝对切断的可靠设备。该型号阀门严格遵循 GB6222《工业企业煤气安全规程》及 GB/T 13927 等标准设计制造，特别适用于冶金、化工、环保、能源等行业中煤气、有毒有害及易燃易爆气体的管路隔断。针对 ‌DN500‌ 口径及 ‌250℃‌ 耐高温工况，本产品采用硅橡胶密封圈与碳钢阀体组合，具备结构紧凑、密封性能优异、自动化程度高等特点，是实现远距离控制和确保检修安全的关键装置。

2. 主要技术参数

3. 结构特点与材质

• ‌三点式锁紧结构‌：采用左阀体、右阀体与扇形闸板的三点式丝杆夹紧机构。通过电动推杆带动丝杆旋转，实现阀体的松开与夹紧，自锁性好，防止因管道振动导致密封副自动松开。
• ‌耐高温密封设计‌：针对 250℃ 工况，密封面采用 ‌不锈钢 + 硅橡胶‌ 组合。硅橡胶具有优异的耐热性和回弹性，确保在高温环境下仍能保持可靠的密封性能，且密封圈镶嵌于闸板上，便于维护更换。
• ‌刚性整体结构‌：由底座、支撑柱、左右阀体构成刚性框架，有效抵抗管道应力，保证阀板运动轨迹精准，避免偏磨。
• ‌安全防护‌：配备行程开关（限位开关），可反馈“松开到位”、“夹紧到位”、“开启到位”、“关闭到位”信号至控制中心，实现联锁控制。

4. DN500 规格外形尺寸参考

(注：不同厂家结构长度 L 可能略有差异，以下为行业常见短/长系列参考值，订货时请以具体厂家图纸为准)

• ‌安装提示‌：F943X 系列阀门在启闭过程中，左右阀体需产生轴向位移（通常约 16-20mm）以脱离密封面。因此，安装时管道需具备相应的补偿能力或设置伸缩节，严禁强行安装导致阀门受力变形。

5. 工作原理

• ‌关闭过程‌：
  • 夹紧电机动作，带动丝杆逆时针旋转，使左右阀体松开，分离出间隙。
  • 驱动电机动作，带动扇形闸板旋转 90° 至关闭位置（盲板部分对准管道）。
  • 夹紧电机反向动作，带动丝杆顺时针旋转，将左右阀体紧紧夹住闸板，实现密封。
• ‌开启过程‌：
  • 夹紧电机动作，松开左右阀体。
  • 驱动电机动作，带动扇形闸板旋转 90° 至开启位置（通孔部分对准管道）。
  • 夹紧电机动作，夹紧阀体（部分工况下开启状态可不夹紧，视具体工艺要求而定）。

6. 应用领域

• ‌冶金行业‌：高炉、转炉、焦炉煤气管道的可靠切断，除尘系统进出口隔断。
• ‌化工与石化‌：有毒、易燃气体管路的检修隔离。
• ‌环保能源‌：垃圾焚烧发电、余热回收系统中的烟气切断。
• ‌市政燃气‌：大型输配管网的安全隔离。

7. 订货与维护须知

• ‌选型确认‌：订货时需明确介质成分、最高工作温度（250℃需特别注明）、工作压力及电源电压。
• ‌安全操作‌：
  • 阀门开启前，务必先关闭上游的蝶阀或截止阀，并打开放散阀泄压，防止介质外溢伤人。
  • 严禁在阀板正面站人，以防阀板意外掉落或介质喷出。
• ‌定期维护‌：定期检查密封圈磨损情况，清理丝杆及导轨上的灰尘与杂物，加注润滑脂，确保动作灵活。
