一、 产品概述

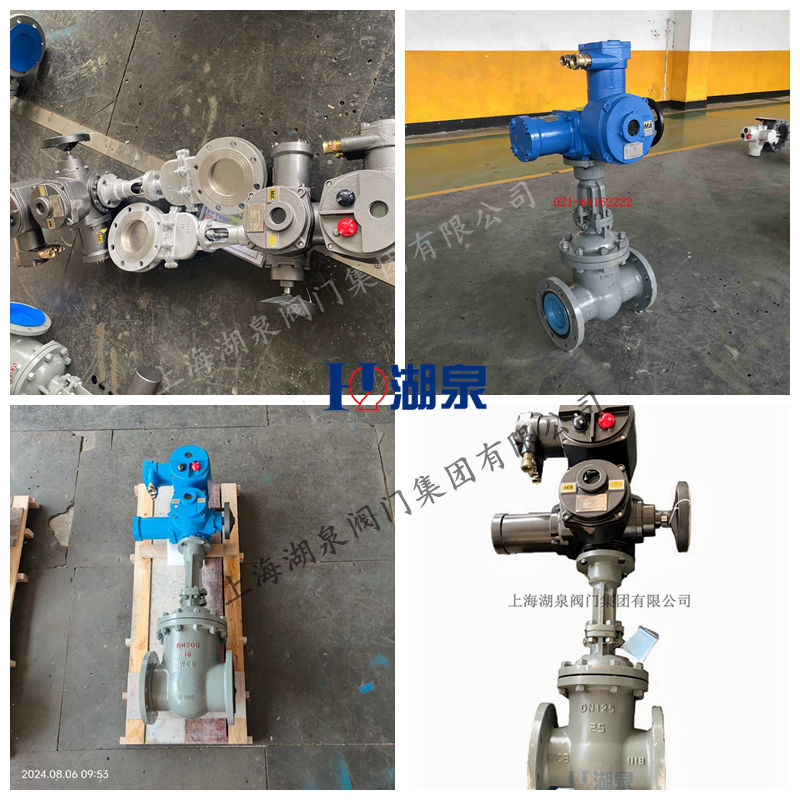

ZJK941H-16C DN100 是一款专为煤矿井下恶劣环境设计的‌一体化本安隔爆型电动闸阀‌。该阀门集“隔爆”与“本安”双重防爆特性于一体，严格遵循国家煤矿安全标准，必须持有‌煤安证（MA认证）‌方可进入矿井使用。作为煤矿井下排水、通风及瓦斯抽放等管路系统的关键控制设备，该产品主要用于介质的通断控制及流量调节。其设计充分考虑了井下易燃易爆气体（如瓦斯、煤尘）的存在，通过特殊的电气结构和机械密封技术，确保在极端工况下的安全性、可靠性与长寿命。

二、 型号含义解析

• ‌Z‌：闸阀（Gate Valve）
• ‌J‌：电动装置驱动方式（Electric Actuator）
• ‌K‌：矿用/快开或特定结构特征（此处指矿用专用系列）
• ‌9‌：连接形式为法兰连接（Flange Connection）
• ‌4‌：结构形式为明杆楔式刚性单闸板或双闸板（具体视厂家设计，通常矿用多为双闸板自紧式）
• ‌1‌：传动方式为直连式
• ‌H‌：密封面材料为硬质合金（Hard Alloy），耐磨耐腐蚀
• ‌16‌：公称压力为 1.6 MPa (PN16)
• ‌C‌：阀体材质为碳钢（Carbon Steel，通常为 WCB 铸钢）
• ‌DN100‌：公称通径为 100 mm

三、 核心技术参数

四、 主要结构特点与技术优势

1. 双重防爆安全设计

• ‌隔爆外壳‌：电动装置外壳采用高强度铸铁或铸钢，具备承受内部爆炸压力而不传爆的能力，符合 GB3836.1 和 GB3836.2 标准。
• ‌本安电路‌：内部控制线路经过本安处理，限制能量输出，防止产生电火花引燃周围瓦斯混合物，符合 GB3836.4 标准。
• ‌煤安认证‌：产品严格执行煤矿安全规程，确保在含有瓦斯和煤尘爆炸危险的矿井中安全运行。

2. 高性能密封结构

• ‌双闸板万向顶结构‌：阀瓣采用双闸板中间带万向顶的设计，能够自动调整阀瓣与阀座密封面的吻合度，有效补偿安装误差和热变形，保证零泄漏。
• ‌硬质合金密封面‌：阀瓣和阀座密封面采用钴铬钨（Co-Cr-W）硬质合金，通过等离子喷焊工艺熔覆。具有极高的硬度（HRC≥40）、耐磨性、抗擦伤性和耐腐蚀性，显著延长使用寿命，特别适合含有颗粒杂质的煤矿污水介质。

3. 智能一体化电动装置

• ‌多功能模块集成‌：内置 MK1 多功能模块（含相位识别、互锁保护、直流电源）和 MK2 远程模块，支持 PLC 集中控制。
• ‌信号交互‌：支持 4~20mA 标准电流信号输入输出，可实现阀门开度的精确调节和远程反馈，便于接入矿山自动化监控系统。
• ‌现场/远控切换‌：按钮盒设有“现场/远控”转换开关。盖上盖子为远方控制模式，打开盖子可进行本地手动/电动操作，方便调试与维护。
• ‌力矩与行程保护‌：配备精密的转矩控制机构和行程控制器，当阀门遇到异常阻力或到达极限位置时自动断电保护，防止电机烧毁或阀门损坏。

4. 耐用性与易维护性

• ‌渗氮钢阀杆‌：阀杆采用渗氮钢制造，表面经氮化处理，硬度高、耐腐蚀、抗擦伤，确保长期启闭灵活。
• ‌手电动切换‌：配备可靠的手动-电动切换机构。在停电或故障情况下，可通过手轮进行紧急操作，保障生产安全。
• ‌翻转式接线板‌：电气元件安装在可翻转的接线板上，无需拆卸整个电装即可对力矩、行程、开度指示进行调整，极大降低了维护难度和时间成本。

五、 适用范围与应用场景

• ‌煤矿井下排水系统‌：用于主排水泵房、采区排水管的启闭控制。
• ‌瓦斯抽放管路‌：控制瓦斯气体的流向和流量，要求极高的防爆安全性。
• ‌消防洒水系统‌：井下灭火及降尘管路的快速切断。
• ‌压风管路‌：压缩空气输送管道的控制。
• ‌其他易燃易爆环境‌：也可用于化工厂、石油开采等存在 II A、II B 级 T1~T4 组爆炸性气体混合物的场所（需选用相应防爆等级）。

六、 安装与调试注意事项

• ‌初始位置设置‌：初次安装和调试时，‌必须先将阀门手动开启至约 50% 的位置‌，再接通电源。此举是为了防止因电机相序接反导致阀门在关闭状态下强行开启而损坏阀杆或电动装置。
• ‌安装方向‌：阀门可安装在管道的任何位置，但建议电动装置处于水平状态，电气箱盖水平或垂直向上，以利于润滑脂保留和接线维护。
• ‌空间预留‌：安装时应预留足够的维修检查空间，确保人员能方便地拆卸各部件。
• ‌轴向间隙‌：与阀门连接的牙嵌轴向间隙应保持在 1~2mm，避免过紧导致卡死。
• ‌接地保护‌：务必确保阀门本体及电动装置的接地良好，以防静电积聚引发危险。

七、 售后服务与质保

• ‌质保期‌：通常为收货验货起 12 个月（非人为损坏）。
• ‌三包服务‌：实行包退、包换、包修服务。
• ‌技术支持‌：提供终身技术咨询，遇重大故障可安排工程师现场指导。
