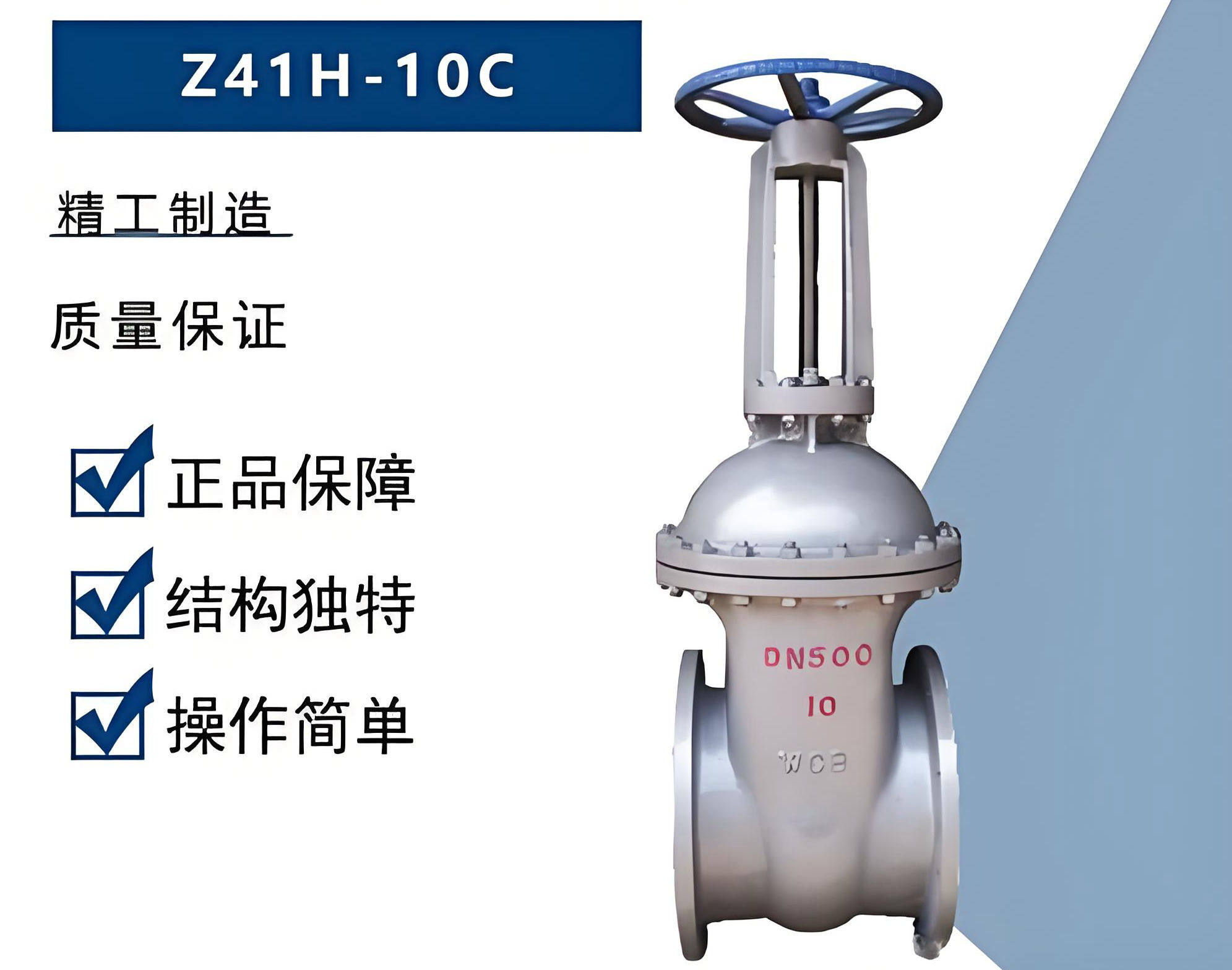

产品名称：河北手动闸阀Z41H-10C DN50（介质：蒸汽）[ 2026-07-30 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

永利3044浏览器Z41H-10C DN50 为‌公称压力 1.0MPa、法兰连接、明杆楔式单闸板铸钢手动闸阀‌，密封面为‌Cr13 系不锈钢‌，主体材质‌WCB 碳钢‌，适用于‌≤425℃蒸汽、油品及水‌管路启闭，‌不可用于调节流量‌。‌‌

核心参数与规格
- ‌型号含义‌：Z(闸阀)-4(法兰连接)-1(明杆楔式)-H(Cr13 密封面)-10(PN1.0MPa)-C(铸钢壳体)
- ‌公称通径‌：DN50（接口内径约 50mm）
- ‌压力等级‌：PN1.0MPa（10 公斤），强度试验压力约 1.5MPa，密封试验约 1.1MPa
- ‌适用介质‌：蒸汽、水、油品（非强腐蚀性）
- ‌温度范围‌：-29℃ ~ ‌425℃‌（蒸汽工况需在此范围内）
- ‌主体材质‌：阀体/阀盖 WCB 铸钢；闸板/阀杆 1Cr13 不锈钢；填料柔性石墨
- ‌连接方式‌：法兰连接（符合 GB/T 9113 等国标）
- ‌驱动方式‌：手动（手轮操作）
- ‌结构特点‌：流阻小、双向密封、明杆显示开度、楔式弹性/刚性闸板
DN50 关键尺寸参考
- ‌结构长度 (L)‌：180mm（符合 GB/T 12221 国标）
- ‌连接法兰外径 (D)‌：165mm（PN10 标准）
- ‌螺栓孔中心圆 (K)‌：125mm
- ‌总高度 (H)‌：约 160-175mm（随具体厂家设计微调）
- ‌手轮直径 (D0)‌：约 180mm‌‌
蒸汽工况应用说明

该阀门专为蒸汽管路设计，H 型密封面硬度高、耐磨损，配合柔性石墨填料可耐受高温蒸汽冲刷；‌仅作全开或全关使用‌，严禁节流以防闸板振动损坏密封面；河北地区生产此类阀门的厂家较多（如石家庄超冶等），采购时请确认执行标准为 GB/T 12234 及材质报告。‌‌

注意事项
- 安装前需清除管道焊渣，避免损伤密封面；
- 蒸汽管道热胀冷缩明显，建议预留伸缩补偿；
- 长期停用需定期润滑阀杆螺纹，防止卡死；
- “河北”仅为产地描述，具体性能取决于厂家工艺与材质达标情况，需查验合格证。
