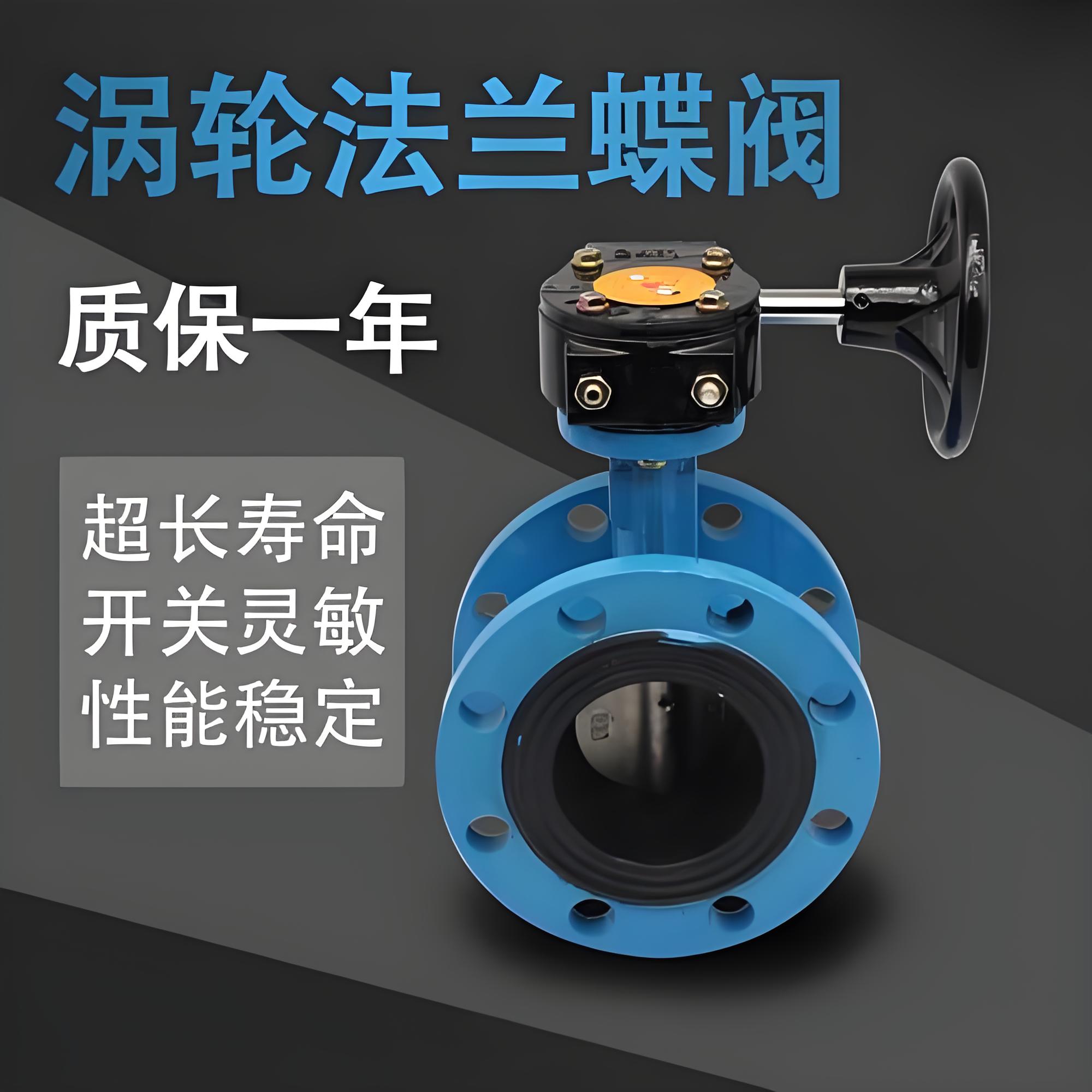

上海湖泉阀门集团有限D341X-10/16 是一款中线型软密封法兰蝶阀，专为工业管道系统的介质截流与流量调节设计。该型号阀门采用蜗轮传动驱动方式，公称通径为 DN65，公称压力涵盖 PN1.0MPa 和 PN1.6MPa 两个等级，阀体材质可选球墨铸铁或铸钢，具备结构紧凑、密封可靠、操作省力等显著优势，广泛适用于水处理、化工、电力及市政管网等行业。

一、 产品概述

D341X 系列蝶阀遵循国家标准 GB/T 12238 及 GB/T 17241.6 制造，采用法兰连接形式，符合 GB9113 或 GB17241.6 法兰尺寸标准。其核心设计理念为“中线结构”，蝶板在 360° 圆周内同心旋转，配合弹性阀座实现双向密封。DN65 规格属于中小口径阀门，常用于分支管道或设备进出口控制。

二、 主要技术参数

• ‌产品名称‌：涡轮法兰软密封蝶阀
• ‌型号释义‌：
  • D：蝶阀
  • 3：蜗轮传动
  • 4：法兰连接
  • 1：中线结构
  • X：橡胶密封（软密封）
  • 10/16：公称压力 1.0MPa / 1.6MPa
• ‌公称通径‌：DN65
• ‌适用温度‌：
  • 丁腈橡胶 (NBR)：-20℃ ～ +82℃
  • 乙丙橡胶 (EPDM)：-40℃ ～ +125℃
  • 氟橡胶 (Viton)：-23℃ ～ +150℃
• ‌适用介质‌：淡水、污水、海水、空气、蒸汽、油品及弱腐蚀性酸碱溶液。
• ‌泄漏等级‌：符合 GB/T 13927 标准，可实现零泄漏。

三、 结构与材质特点

• ‌阀体材质选择‌：

  • ‌球墨铸铁 (QT450-10)‌：具有高韧性、抗震动及抗水锤冲击能力。外壁通常经过环氧防腐喷涂处理，特别适合室外潮湿环境或市政供水管网，性价比高。
  • ‌铸钢 (WCB)‌：强度更高，耐高压性能优于铸铁，适用于工况较为复杂、压力波动较大或对机械强度要求更高的工业管道系统。

• ‌核心组件‌：

  • ‌蝶板‌：通常采用不锈钢（如 2Cr13 或 304）或球墨铸铁制作。不锈钢蝶板表面抛光处理，耐腐蚀性强，不易产生锈渣污染介质；框架式结构设计强度高，过流面积大，流阻小。
  • ‌阀座‌：采用整体式橡胶密封圈（如 EPDM 或 NBR），具有弹性补偿功能，确保双向密封效果，且支持更换，延长阀门使用寿命。
  • ‌阀杆‌：采用 2Cr13 不锈钢，配合多重填料密封（如柔性石墨），有效杜绝介质沿轴渗漏。

• ‌驱动机构‌：

  • 配备蜗轮蜗杆传动箱，具有自锁功能。相比手柄驱动，蜗轮传动更省力，操作平稳，且能精确调节开度，不受水压冲击影响而偏移。

四、 产品优势

• ‌双向密封‌：安装不受介质流向限制，可在任何方向安装，维护方便。
• ‌低流阻设计‌：全通径或近似全通径设计，介质流通阻力小，不易堆积泥沙水垢。
• ‌操作轻便‌：蜗轮传动大幅降低启闭力矩，单人即可轻松操作 DN65 及以上口径阀门。
• ‌适应性强‌：通过更换不同材质的密封圈（如丁腈、乙丙、氟橡胶），可适应从常温到高温、从清水到弱腐蚀性化学介质的多种工况。

五、 应用领域

• ‌市政公用‌：自来水厂、污水处理厂、雨水排放系统。
• ‌工业管道‌：石油化工、电力电厂、轻工纺织、造纸行业的给排水及气体管道。
• ‌建筑暖通‌：中央空调水系统、消防供水系统。

六、 安装与维护建议

• ‌安装前检查‌：清洁管道法兰面，确保无凹坑、异物；检查阀门铭牌参数是否与工况匹配。
• ‌安装要求‌：将阀门法兰与管道法兰对齐，均匀拧紧螺栓，避免阀体变形。建议阀门处于微开状态进行安装，以防密封面受损。
• ‌调试运行‌：安装后进行试运行，检查启闭是否灵活、有无卡滞，并进行压力测试确认无泄漏。
• ‌日常维护‌：定期清理阀体外部灰尘，检查蜗轮箱润滑情况；若发现轻微内漏，可通过调整阀杆螺母或更换密封阀座进行修复。
