1. 产品概述

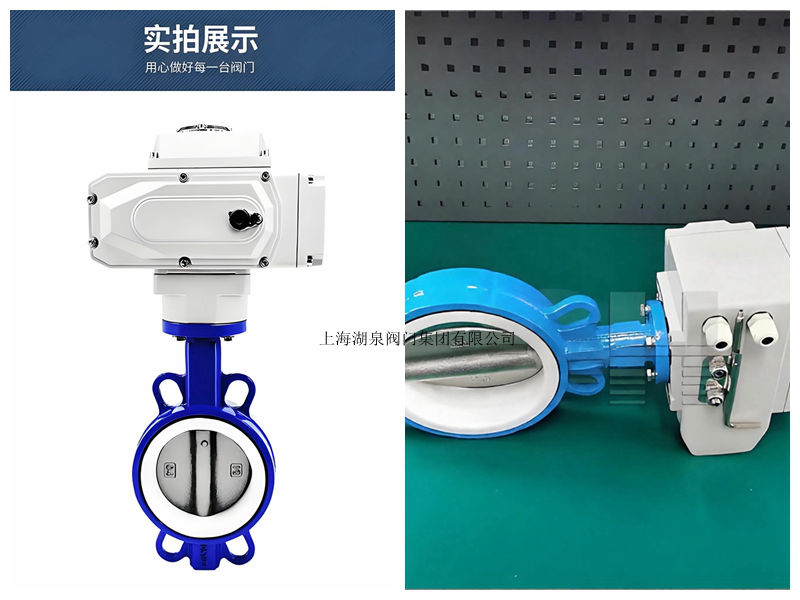

永利3044浏览器D971J-16C DN150 是一款高性能的中线型对夹式电动蝶阀。该阀门采用铸钢（WCB）阀体，结合橡胶与聚四氟乙烯（PTFE）复合密封技术，专为解决复杂工况下的腐蚀、磨损及密封问题而设计。其“阀体衬胶、阀板衬四氟”的特殊结构，既保留了橡胶的高弹性与缓冲性，又利用了聚四氟乙烯极强的耐化学腐蚀性，适用于石油、化工、电力、水处理及制药等行业的流体控制。

2. 型号解析

• ‌D‌：蝶阀 (Butterfly Valve)
• ‌9‌：电动驱动 (Electric Drive)
• ‌7‌：对夹式连接 (Wafer Type)
• ‌1‌：中线结构 (Center Line)
• ‌J‌：衬胶密封 (Rubber Lined，通常指阀座或阀体衬里) / 注：若阀板单独衬四氟，常体现为复合密封或特定定制代号，此处依用户描述为准
• ‌16‌：公称压力 1.6 MPa (PN16)
• ‌C‌：阀体材质为碳钢 (WCB, Cast Steel)
• ‌DN150‌：公称通径 150mm

3. 主要技术参数

4. 结构与材质特点

4.1 阀体 (Body)

• ‌材质‌：WCB (铸钢)，强度高，耐压性能好。
• ‌内衬‌：阀体内腔衬有优质橡胶（如丁腈橡胶NBR或三元乙丙橡胶EPDM），有效隔离介质与金属阀体的接触，防止锈蚀，同时提供弹性密封基础。

4.2 阀板 (Disc)

• ‌材质‌：WCB 或不锈钢骨架。
• ‌内衬‌：阀板表面衬有聚四氟乙烯 (PTFE)。PTFE 具有极佳的化学稳定性，耐强酸、强碱及有机溶剂，且摩擦系数极低，显著降低启闭力矩，提高耐磨性。

4.3 阀轴 (Stem)

• ‌材质‌：2Cr13 或不锈钢，经过调质处理，具有良好的抗扭强度和耐腐蚀性。

4.4 密封副

• 采用橡胶阀座与 PTFE 衬板阀板的配合，或全衬结构设计。这种组合实现了“硬密封的耐腐蚀”与“软密封的零泄漏”双重优势。

5. 产品优势

• ‌耐腐蚀性‌：阀板衬四氟使其能耐受绝大多数强腐蚀性介质，弥补了普通衬胶蝶阀在强腐蚀环境下的不足。
• ‌双向密封零泄漏‌：中线结构设计，利用介质压力实现自紧密封，安装时无需考虑介质流向，双向均可实现可靠密封。
• ‌低流阻与大流通能力‌：蝶板采用框架结构或流线型设计，过流面积大，流体阻力小，节能效果显著。
• ‌操作轻便省力‌：PTFE 的低摩擦特性使得阀门启闭力矩比普通蝶阀降低约 40%，延长了电动执行器的使用寿命。
• ‌维护便捷‌：密封件可更换，阀体与阀板分离式设计，便于检修和保养。
• ‌适应性强‌：不受空间位置限制，可水平、垂直或倾斜安装。

6. 应用领域

• ‌化工行业‌：酸碱溶液、有机溶剂输送管道。
• ‌电力行业‌：电厂脱硫脱硝系统、循环水系统。
• ‌水处理‌：污水处理厂、自来水厂的加药系统及清水管道。
• ‌制药与食品‌：对卫生要求和耐腐蚀性较高的流体控制。

7. 执行机构配置 (可选)

• ‌电源‌：AC220V 或 AC380V。
• ‌控制信号‌：开关型 (无源触点) 或 调节型 (4-20mA / 1-5V DC)。
• ‌防护等级‌：IP67，防水防尘，适应恶劣工业环境。
• ‌功能保护‌：具备过热保护、过载保护、双重限位及手动超驰功能。

8. 注意事项

• 安装前应清洗管道，防止焊渣、石块等杂质损伤密封面。
• 严禁将阀门作为节流阀长期使用在微小开度下，以免冲蚀密封面。
• 定期检查电动执行器的工作状态及密封面的完好性。
