1. 产品概述

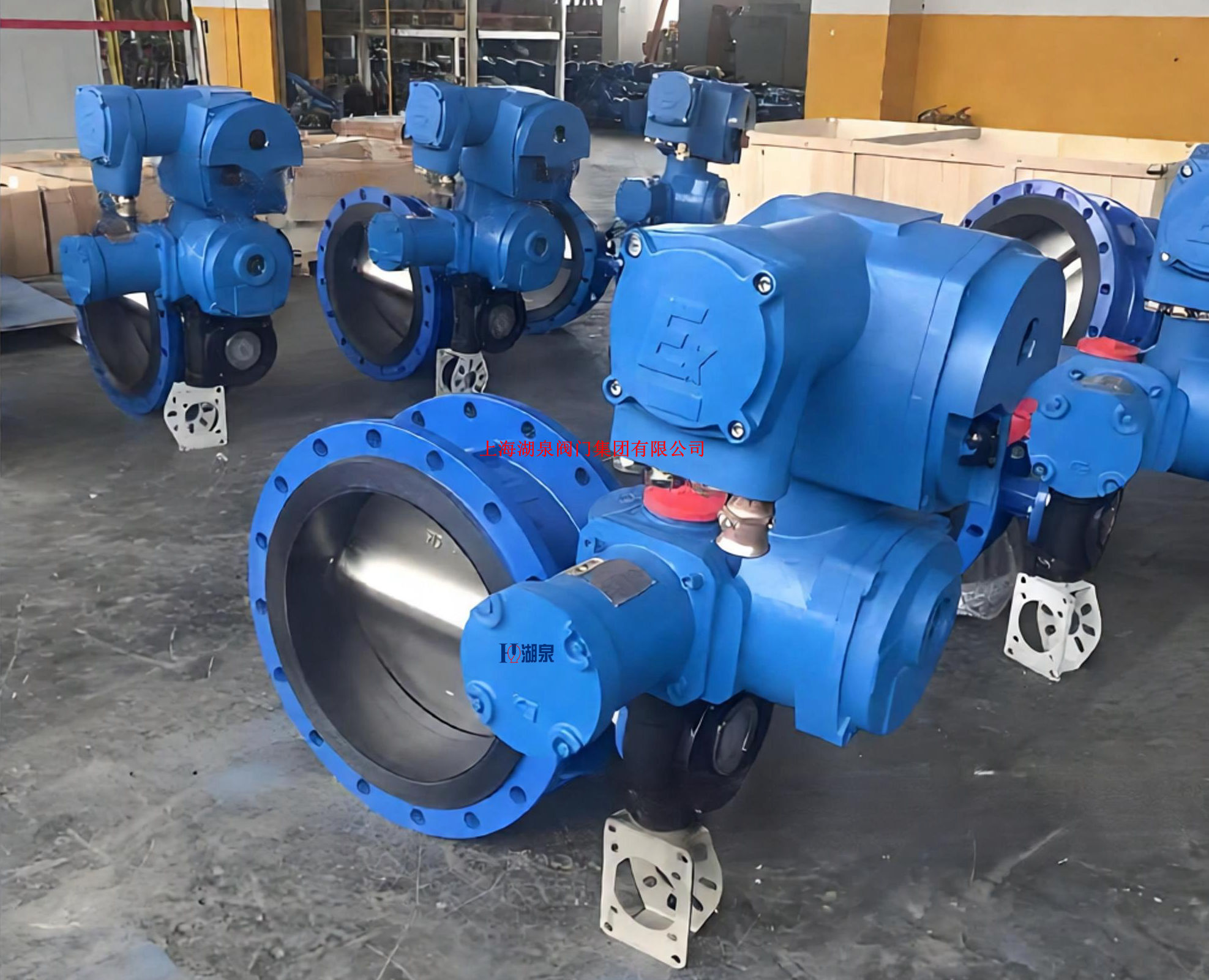

永利3044浏览器D943H-2.5C DN250 是一款高性能的工业管道控制阀门，专为严苛工况设计。该型号采用‌三偏心多层次金属硬密封结构‌，配备‌防爆型电动执行机构‌，公称通径为 DN250，公称压力为 2.5MPa（PN25），阀体材质通常为铸钢（WCB）。其核心优势在于解决了传统蝶阀密封面磨损大、泄漏率高的问题，实现了双向零泄漏密封，特别适用于冶金、电力、石油化工、煤气输送等含有易燃易爆介质或高温高压的工业管道系统，用于介质的截断、接通及流量调节。

2. 型号含义解析

• ‌D‌：蝶阀 (Butterfly Valve)
• ‌9‌：驱动方式为电动 (Electric Drive)
• ‌4‌：连接形式为法兰式 (Flange Connection)
• ‌3‌：结构形式为三偏心 (Triple Eccentric)
• ‌H‌：密封面材料为合金钢/金属硬密封 (Hard Seal)
• ‌-2.5‌：公称压力为 2.5 MPa
• ‌C‌：阀体材质为碳钢 (Cast Steel, WCB)
• ‌DN250‌：公称通径为 250mm
• ‌防爆‌：配套电动执行机构具备防爆认证（如 Exd IIBT4 等），适用于爆炸性气体环境。

3. 核心技术特点

3.1 三偏心密封原理

该阀门采用独特的“三偏心”几何设计，彻底消除了启闭过程中的摩擦：

• ‌第一偏心‌：阀杆轴线偏离密封面中心，使蝶板在开启瞬间迅速脱离阀座，减少初始摩擦。
• ‌第二偏心‌：阀杆轴线偏离管道中心，优化旋转轨迹，降低操作扭矩。
• ‌第三偏心‌：密封面呈圆锥形倾斜，形成楔形空间。关闭时，介质压力推动蝶板沿锥面移动，产生“越关越紧”的自密封效果，实现金属对金属的零泄漏密封。

3.2 金属硬密封结构

• ‌密封副材质‌：阀座与蝶板密封面均采用不同硬度的不锈钢或堆焊钴基硬质合金，具有极高的耐磨损、耐冲刷和耐腐蚀性能。
• ‌双重密封‌：部分设计结合精密 J 形弹性密封圈，兼具金属硬密封的耐高温高压特性和弹性密封的低压密封性能，适用温度范围广（-29℃～425℃）。
• ‌双向密封‌：安装不受介质流向限制，可在任何方向安装，简化了管道布局。

3.3 防爆电动驱动

• ‌防爆安全‌：配套防爆电动执行器，符合国家标准 GB/T8529 或相关防爆电气标准，确保在煤气、天然气、化工蒸汽等易燃易爆环境中安全运行。
• ‌智能控制‌：支持开关型（AC220V/380V 直接控制）或调节型（接收 4-20mA 信号）模式，可实现远程自动化控制及精确流量调节。
• ‌防护等级‌：通常具备 IP65 或更高防护等级，适应户外及恶劣工业环境。

4. 主要技术参数 (DN250 规格参考)

5. 应用领域

• ‌冶金行业‌：高炉煤气、转炉煤气、热风管道。
• ‌电力行业‌：电厂循环水、蒸汽管道、脱硫脱硝系统。
• ‌石油化工‌：原油、成品油、化工原料、天然气输送管道。
• ‌市政建设‌：大型给排水管网、供热管网。
• ‌其他‌：造纸、制药、食品等行业的高温高压或洁净要求较高的管路。

6. 安装与维护注意事项

• ‌安装方向‌：虽然支持双向密封，但建议根据介质流向和现场空间合理布置，确保执行器操作方便。
• ‌管道清洁‌：安装前必须清除管道内的焊渣、石块等杂物，以免损伤密封面。
• ‌调试检查‌：通电前检查接线是否正确，防爆接头是否紧固；手动测试启闭是否灵活，无卡阻现象。
• ‌定期维护‌：定期检查密封面磨损情况及执行机构润滑状态，长期不动作时应定期进行一次全行程启闭，以防锈蚀卡死。
