1. 产品概述

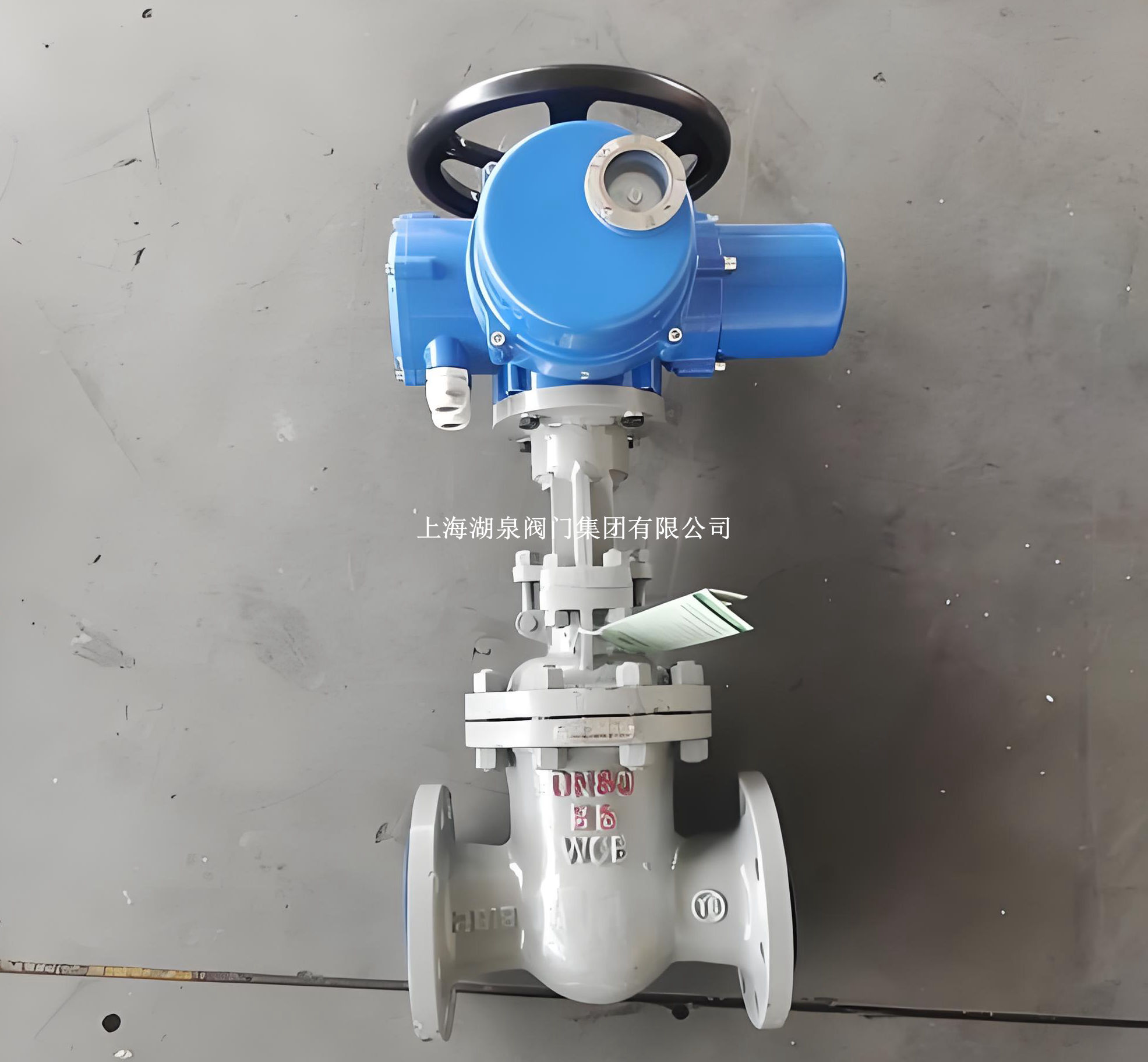

永利3044浏览器Z941H-16C DN50 是一款法兰连接的明杆楔式刚性单闸板电动阀门。该型号属于楔式电动闸阀系列，采用WCB碳素铸钢作为主体材料，密封面为硬质合金堆焊（硬密封），公称压力为PN1.6MPa（16公斤），公称通径为DN50。该阀门通过Z型多回转电动执行机构驱动，利用闸板的垂直升降运动实现对管道介质的全开或全闭控制。其设计制造符合GB/T 12234标准，结构长度符合GB/T 12221，法兰连接尺寸符合JB/T 79标准，检验与试验依据GB/T 13927标准。该产品广泛应用于石油、化工、电力、冶金、水处理及供热管网等行业，特别适用于水、油品、蒸汽等非强腐蚀性介质的管路启闭。

2. 主要技术参数

3. 结构特点与优势

• ‌流体阻力小‌：阀体内部通道直通，流阻系数低，介质流向不受限制，不产生扰流，压力损失小。
• ‌密封可靠‌：采用楔式弹性闸板结构，密封面经过精密加工并堆焊硬质合金，具有良好的耐磨性、耐擦伤性和耐腐蚀性，确保长期使用的密封性能。
• ‌启闭省力‌：DN50口径虽属中小口径，但结构设计紧凑，阀杆经过调质及氮化处理，强度高且摩擦系数低。若配备推力轴承，可进一步降低启闭力矩。
• ‌明杆结构‌：阀杆螺纹外露，可通过观察阀杆升降位置直观判断阀门的开关状态，便于现场操作与维护。
• ‌双向流动‌：介质可从阀门任意一端流入，安装方向灵活，无流向限制。

4. 主要零部件材质

• ‌阀体、阀盖‌：WCB (ASTM A216 WCB)
• ‌闸板‌：1Cr13 或 WCB+硬质合金堆焊
• ‌阀杆‌：2Cr13 (经调质和氮化处理)
• ‌阀座‌：WCB+硬质合金堆焊
• ‌填料‌：柔性石墨 或 PTFE (聚四氟乙烯)，适应不同温度需求
• ‌垫片‌：不锈钢缠绕垫片 或 金属石墨垫片
• ‌螺栓/螺母‌：35CrMoA / 45#钢

5. 电动执行机构特性

• ‌控制方式‌：支持开关型（仅开/关控制）和智能型（调节型，可接收4-20mA信号）。
• ‌保护功能‌：内置转矩控制机构和行程控制机构，防止过载损坏阀门；具备相序保护、缺相保护等功能。
• ‌手动切换‌：配有手电动切换机构，在断电或调试时可进行手动操作。
• ‌防护等级‌：标准IP55，可选IP67，适应户外及潮湿环境；防爆型可选ExdⅡBT4。
• ‌电源电压‌：通常为AC380V/50Hz 或 AC220V/50Hz。

6. 外形尺寸参考 (PN16, DN50)

注：具体尺寸因不同厂家及配用电动装置型号略有差异，以下为典型参考值。

• ‌结构长度 (L)‌：250 mm
• ‌法兰外径 (D)‌：160 mm
• ‌螺栓孔中心距 (D1)‌：115 mm
• ‌法兰内径 (D2)‌：100 mm
• ‌法兰厚度 (b)‌：16 mm
• ‌螺栓孔数及直径 (z-Φd)‌：4-Φ18 mm
• ‌总高度 (H)‌：约 650 mm - 700 mm (含电动头高度，具体取决于执行器型号，如ZB15等)

7. 应用领域

• ‌石油化工‌：原油、成品油输送管路的截断。
• ‌电力行业‌：火力发电厂的水、蒸汽系统。
• ‌市政建设‌：自来水供水管网、污水处理系统。
• ‌暖通空调‌：大型建筑供热、供冷管道。
• ‌其他工业‌：造纸、制药、冶金等行业的一般工况管路。

8. 安装与维护注意事项

• ‌安装方向‌：阀门可水平或垂直安装，但建议电机部分处于上方或水平位置，避免雨水积聚。安装时需保证管道同心，严禁强行对口。
• ‌初次调试‌：通电前必须手动将阀门摇至中间位置，检查电机相序是否正确，防止因相序接反导致阀门过力矩损坏。
• ‌定期维护‌：定期检查填料压盖是否泄漏，必要时紧固或更换填料；定期对阀杆螺纹及传动部位加注润滑脂；检查电动执行器的电气接线及绝缘情况。
• ‌使用环境‌：避免在强腐蚀性气体或液体环境中使用标准碳钢材质阀门，如有特殊需求需选用不锈钢或衬氟材质。
