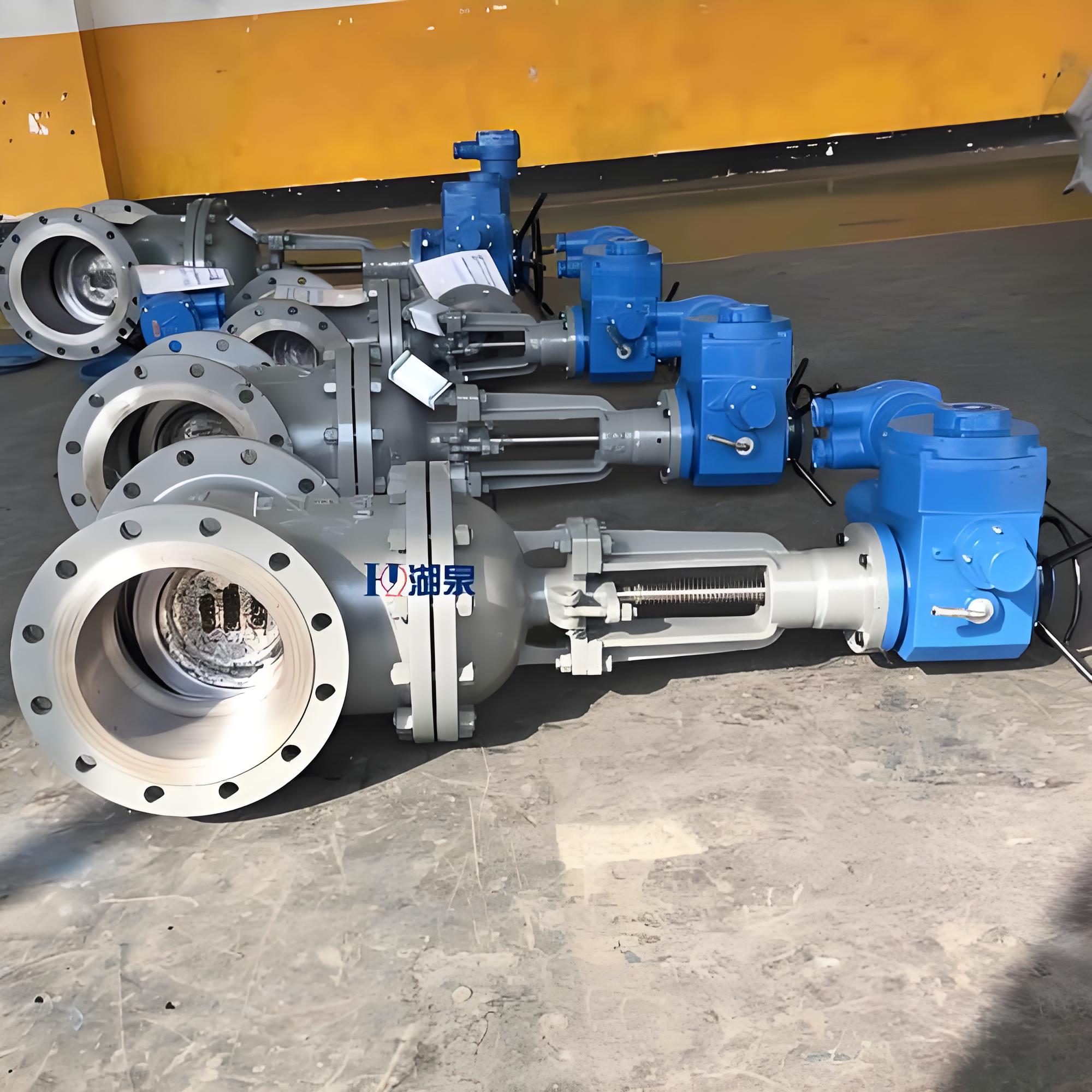

永利3044浏览器Z941H-40-DN100 是一款高性能的法兰连接明杆楔式刚性单闸板电动阀门。该型号专为中高压工况设计，广泛应用于石油、化工、电力及冶金等行业的管路系统中，主要用于截断或接通介质。以下从型号解析、结构特点、技术参数及应用领域四个方面进行详细介绍。

1. 型号含义解析

根据中国阀门型号编制标准（JB/T 308），Z941H-40-DN100 的具体含义如下：

• ‌Z‌：代表阀门类型为‌闸阀‌。
• ‌9‌：代表驱动方式为‌电动‌。
• ‌4‌：代表连接形式为‌法兰连接‌。
• ‌1‌：代表结构形式为‌明杆楔式刚性单闸板‌。
• ‌H‌：代表密封面材料为‌合金钢‌（通常指堆焊硬质合金）。
• ‌40‌：代表公称压力为 ‌PN4.0 MPa‌（即40公斤级压力等级）。
• ‌DN100‌：代表公称通径为 ‌100mm‌。

2. 结构与材质特点

• ‌密封性能好：密封副采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，具有极高的硬度、耐磨性、耐高温性及抗擦伤性能，确保在长期频繁启闭下仍能保持可靠密封。
• ‌阀杆强化处理‌：阀杆经过调质及表面氮化处理，具备优良的抗腐蚀性、抗擦伤性和耐磨性，延长使用寿命。
• ‌低操作力矩设计‌：采用楔式弹性闸板结构，中大口径型号配备推力轴承，有效降低摩擦阻力，使启闭操作更加轻松省力。
• ‌多样化驱动控制‌：配套Z型多回转电动执行机构，支持开关型与智能型控制。具备转矩控制、现场操作及手/电动切换功能，支持4-20mA信号输入输出，可实现远程控制、PLC集成及自动化管理。
• ‌主要材质‌：
  • 阀体/阀盖：通常为碳素钢（WCB），也可根据介质需求选用不锈钢（304/316）或铬钼钢。
  • 填料：采用柔性石墨或PTFE，密封可靠且泄漏量极低。

3. 主要技术参数

• ‌公称压力‌：PN4.0 MPa
• ‌公称通径‌：DN100 mm
• ‌适用温度‌：
  • 碳钢材质（WCB）：-29℃ ～ 425℃
  • 铬钼钢材质：≤ 550℃
  • 不锈钢材质：-40℃ ～ 200℃（视具体牌号而定）
• ‌适用介质‌：水、蒸汽、油品、天然气、酸碱类及含硫介质等（具体需根据阀体材质选择）。
• ‌电源电压‌：常规为 AC380V/50Hz，也可定制 AC220V、DC24V 等。
• ‌防护等级‌：标准 IP55，可定制 IP67 或防爆等级（如 ExdⅡBT4）。
• ‌连接标准‌：法兰尺寸符合 GB/T 9113 或 JB/T 79 标准，结构长度符合 GB/T 12221。

4. 应用领域

Z941H-40-DN100 电动闸阀因其耐高压、耐腐蚀及自动化控制能力，广泛适用于：

• ‌石油化工‌：原油输送、炼化装置中的油品及腐蚀性介质管路。
• ‌电力行业‌：火力发电厂的水、蒸汽主管道。
• ‌冶金与造纸‌：高温高压水系统及浆料管路。
• ‌城市基建‌：大型供水管网及污水处理系统。

5. 安装与维护注意事项

• ‌安装方向‌：阀门一般应水平安装在管道上，电机部分朝上或侧向，避免垂直向下安装导致雨水渗入电机。
• ‌初次调试‌：安装后首次通电前，务必手动将阀门开启至约50%位置，以防止电机相序接反导致机械损坏。
• ‌定期维护‌：定期检查电动执行器的电气接线及机械传动部件润滑情况，确保密封面无杂质堆积，以维持密封效果。
