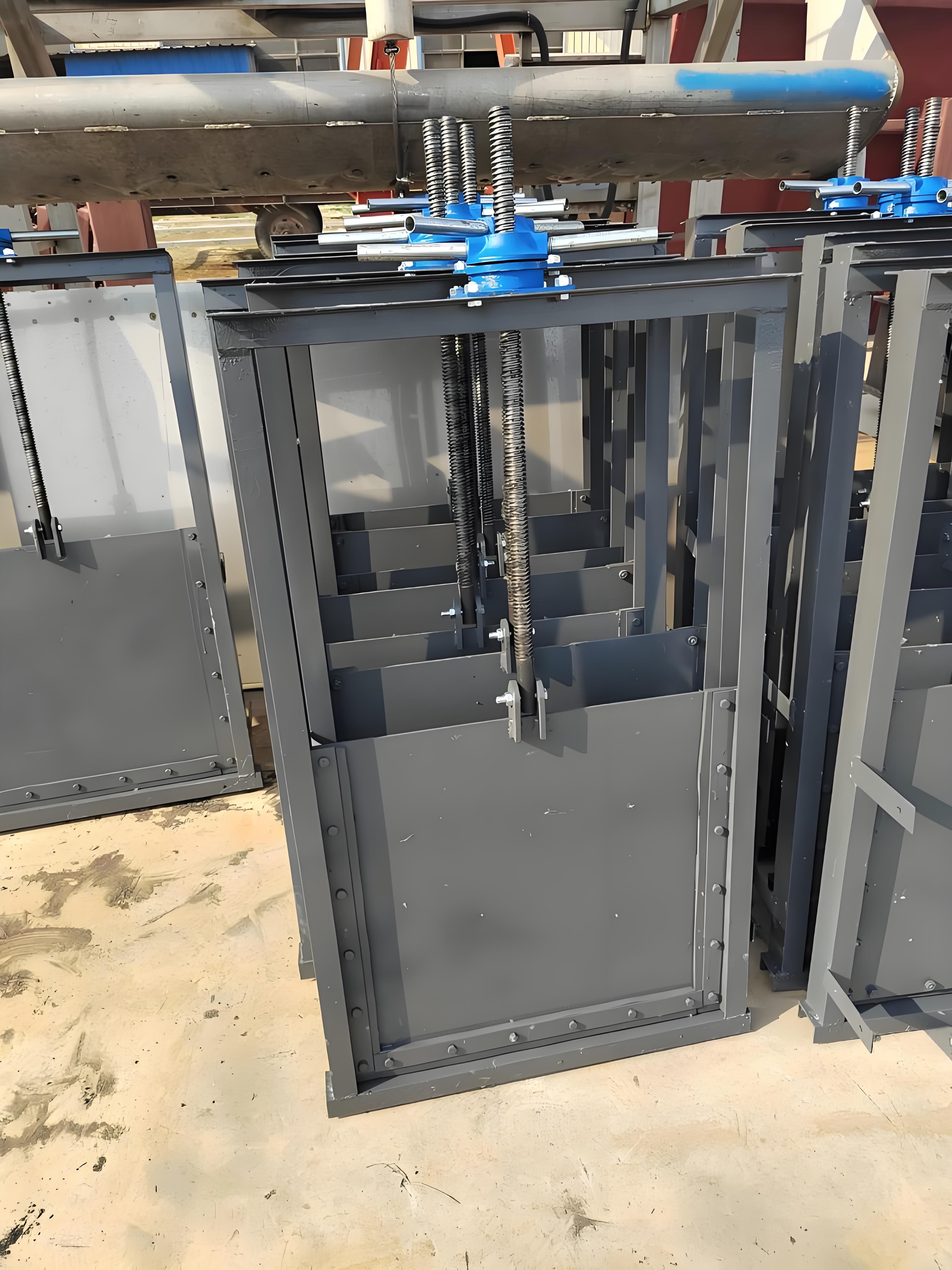

1. 产品概述

永利3044浏览器300×300电动方形铸铁闸板阀是一种专为控制流体或固体物料流量而设计的工业阀门。该设备采用高强度铸铁作为主要结构材料，配合电动螺杆启闭机驱动，具有结构紧凑、密封性能好、操作自动化程度高等特点。它广泛应用于水利水务、建材、冶金、矿山、电力、化工及粮食加工等行业，适用于库顶、库底及管道进出口的流量调节与切断控制。

2. 主要结构与材质

• ‌阀体与闸板‌：主体采用优质灰口铸铁或球墨铸铁整体铸造而成，具备极高的机械强度和刚性。闸板表面经过精密加工，确保与阀座贴合紧密。
• ‌密封组件‌：密封面通常镶嵌铜合金或采用橡胶止水条，经精密配研后达到良好的止水或防漏效果。部分型号采用楔块装置辅助楔紧，进一步提升密封可靠性。
• ‌传动机构‌：核心传动部件包括丝杆、螺母及导向导轨。丝杆采用45#钢等高强度材料，耐磨性强；导轨对称布置，确保闸板在升降过程中运行平稳、无卡阻。
• ‌驱动装置‌：配备专用电动启闭机，通过电机带动齿轮或蜗轮蜗杆旋转，驱动丝杆螺母使闸板沿垂直或水平方向往复运动，实现远程自动控制。

3. 工作原理

电动机启动后，动力通过减速机构传递至传动螺杆。螺杆的旋转运动转化为螺母的直线运动，进而带动闸板在框架导轨内做升降或水平滑动。

• ‌开启过程‌：闸板提升，介质通道打开，流体或物料通过。
• ‌关闭过程‌：闸板下降至底部，与阀座紧密贴合，切断介质流动。
  该设计使得介质流向不受限制，可双向流动，且启闭力矩小，操作省力。

4. 性能特点

• ‌自动化控制‌：支持电动远程操作，可接入控制系统实现自动化管理，减少人工干预，提高作业效率。
• ‌密封可靠‌：铸铁本体结合金属或橡胶密封件，能有效防止泄漏，特别适用于需要严格截断的工况。
• ‌耐腐蚀与耐磨‌：铸铁材质具有良好的耐腐蚀性，适合污水处理、海水及一般化学介质环境；结构坚固，能承受一定的颗粒物料磨损。
• ‌安装灵活‌：结构设计紧凑，占用空间小，安装不受角度限制，便于在狭窄空间或复杂管路中部署。
• ‌运行平稳‌：螺杆传动精度高，闸板运动平稳，无振动和噪音，使用寿命长。

5. 技术参数参考

• ‌规格尺寸‌：300mm × 300mm（方形通径）
• ‌公称压力‌：通常为0.05MPa - 0.1MPa（具体视水压或工况而定）
• ‌适用介质‌：
  • ‌水利类‌：清水、污水、雨水等。
  • ‌工业类‌：干燥粉体、晶体料、小于φ10mm的颗粒料、无粘度固体物料等。
• ‌工作温度‌：常规型适用于常温，特殊材质可达300℃-350℃。
• ‌电源电压‌：标准配置为380V/50Hz三相电，也可定制220V或其他电压等级。
• ‌防护等级‌：电机及控制箱通常具备IP55及以上防护等级，适应户外或潮湿环境。

6. 应用领域

• ‌水利水电‌：用于渠道、涵管进水口的水位调节、流量控制及防洪排涝。
• ‌市政工程‌：污水处理厂、自来水厂的沉淀池、滤池进出水控制。
• ‌工业生产‌：
  • ‌建材/矿山‌：水泥、粉煤灰、矿石粉料的输送与卸料控制。
  • ‌粮食加工‌：粮仓底部的谷物流量调节。
  • ‌化工/电力‌：化工原料粉末、煤粉等介质的管道切断与调节。

7. 安装与维护建议

• ‌安装前检查‌：确认阀体无裂纹，密封面平整无损伤，丝杆转动灵活。
• ‌对中安装‌：确保闸门中心与管道或渠道中心对齐，法兰连接处垫片放置均匀，螺栓紧固力度一致。
• ‌定期润滑‌：定期对丝杆、螺母及轴承部位加注润滑脂，减少磨损，保证启闭顺畅。
• ‌防腐保养‌：定期检查外露金属部分的防腐涂层，如有脱落应及时补漆，特别是在腐蚀性环境中。
• ‌电气维护‌：定期检查电动执行机构的接线、限位开关及过载保护装置，确保电气安全。
