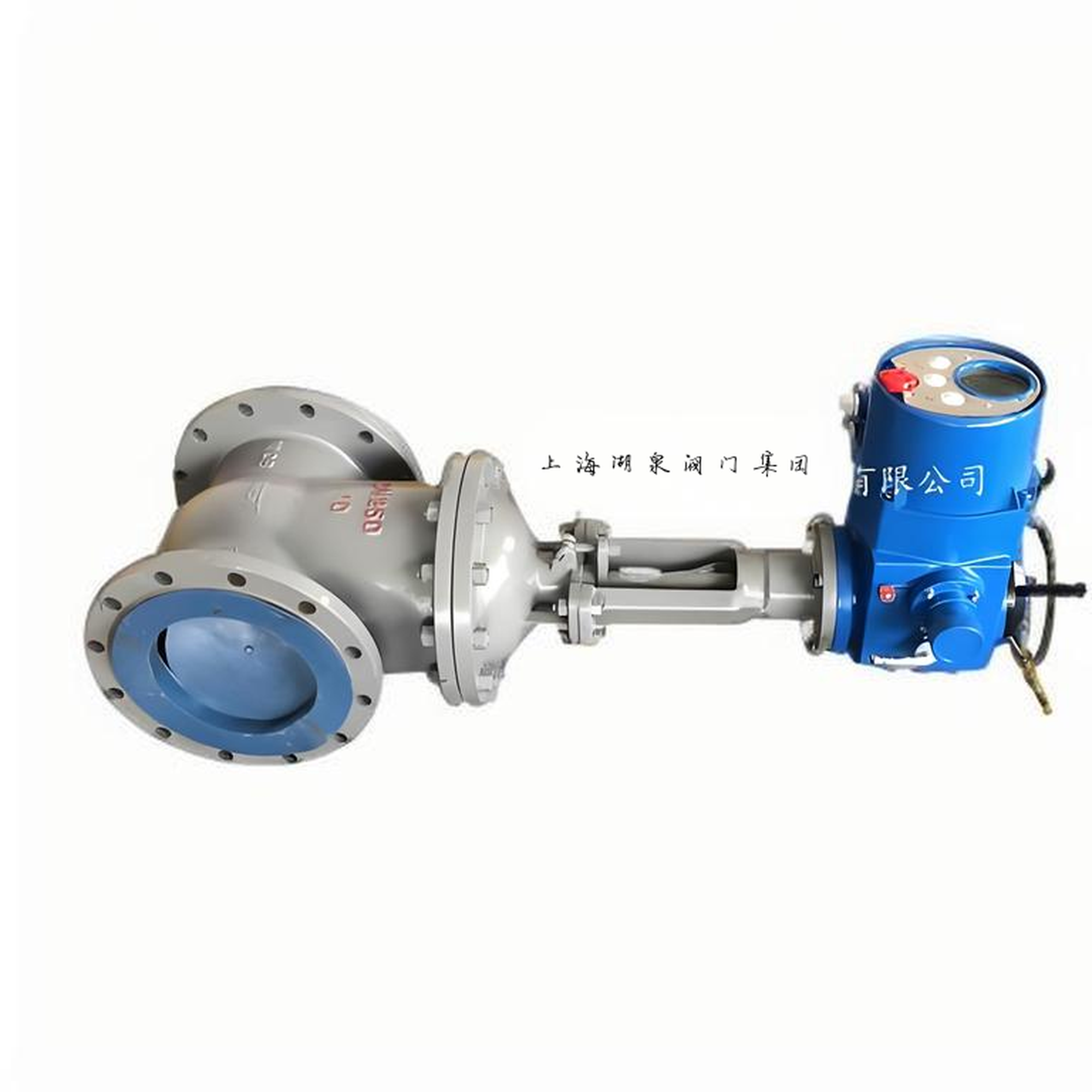

产品名称：Z941H-16C DN250 智能调节型铸钢电动法兰闸阀[ 2026-03-03 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

Z941H-16C DN250 智能调节型铸钢电动法兰闸阀是一种用于高中压管路系统截断或接通介质的关键工业阀门。该阀门由铸钢阀体与智能一体化调节型电动执行器组成，通过法兰连接，公称通径为250毫米，公称压力为16公斤（PN16）。‌
产品结构与工作原理
该阀门为楔式闸阀，其关闭件（闸板）沿通路中心线垂直方向移动，实现全开或全关功能，主要用于切断而非调节或节流。‌ 阀体材质通常为铸钢（如WCB），密封面材质为合金钢。‌阀门采用压力自紧式密封或阀体与阀盖间的垫片密封结构，确保安全可靠。‌阀瓣采用双闸板中间带万向顶的结构，能自动调整阀瓣与阀座密封面的吻合度，保证密封性能并便于维修。‌
核心性能与特点
- ‌优异的密封性与耐用性‌：阀瓣与阀座密封面采用钴铬钨硬质合金通过等离子喷焊工艺制成，或堆焊司太立钴基硬质合金，具有高硬度、耐磨、耐高温、抗擦伤的特性，使用寿命长。‌阀杆采用渗氮钢并经表面氮化处理，抗腐蚀、抗擦伤。‌
- ‌智能调节型电动控制‌：配套的电动执行器配有转矩控制机构、现场操作机构及手电动切换机构。除就地操作外，支持远程控制、PLC控制以及4~20mA电流输入输出的智能控制，实现精确的阀位管理。‌
- ‌广泛的适用性‌：适用于公称压力PN1.6～16.0MPa，工作温度范围-29℃至550℃（根据阀体材质不同有所差异）的工况。‌2 适用介质包括水、蒸汽、油品、酸、碱、氨、尿素及含硫天然气等。‌ 阀门可安装在管道的任何位置。‌
- ‌便捷的操作与安装‌：中大口径阀门设置推力轴承以减小摩擦阻力，并配有撞击手动机构，启闭轻松。‌2 初次安装调试时，需手动将阀门开启至约一半位置，以防电机相序接反造成损坏。‌
技术规格与标准
- ‌公称通径‌：DN250。‌
- ‌公称压力‌：PN16（16公斤）。
- ‌连接方式‌：法兰连接。‌
- ‌驱动方式‌：电动（多回转式执行器）。‌
- ‌控制类型‌：智能调节型。‌
- ‌设计制造标准‌：遵循GB/T 12234等国家标准。‌
- ‌主要性能试验压力‌（以PN16为例）：壳体强度试验压力为24.0MPa，密封试验压力为17.6MPa。‌
应用领域
该阀门广泛应用于石油、化工、电力（水力及火力电站）等工业领域的管路系统，用于截断或接通各类介质。‌ 在煤矿井下等危险环境使用时，需选用具备相应防爆认证的型号。‌

安装与调试注意事项
为确保设备安全，初次通电调试前必须手动将阀门开启至约50%开度。调试过程包括接通电源后，通过调节“调零”、“4mA”、“20mA”等电位器校准位置反馈信号，并调整“灵敏度”电位器以平衡定位精度与稳定性。‌
