1. 产品概述

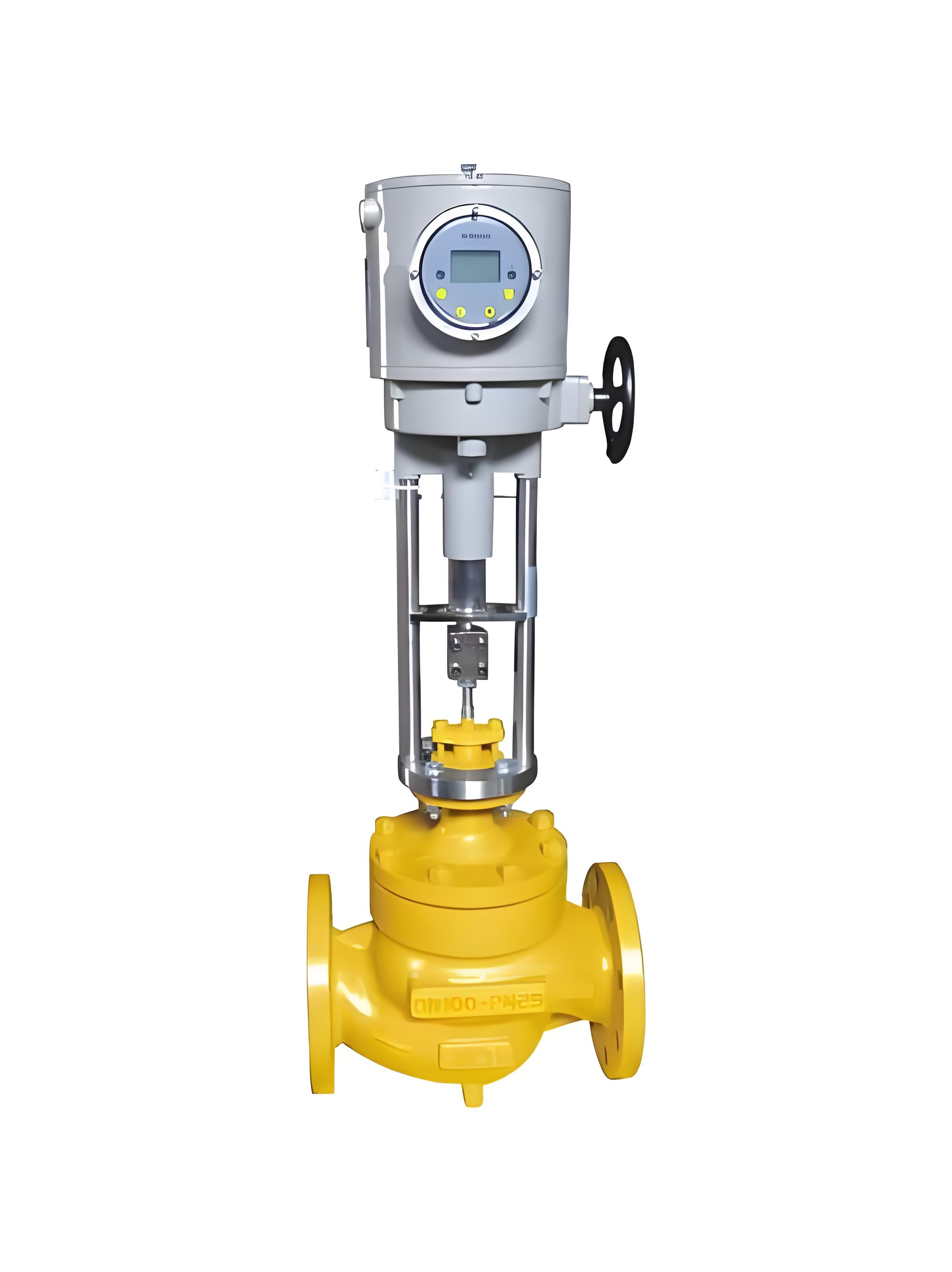

永利3044浏览器DN50 PN16 电动调节套筒阀是一种高性能的工业自动化控制执行机构，专为精确调节管道介质的流量、压力及温度而设计。该产品由直行程电子式电动执行机构与套筒调节阀本体组成，通过接收标准的 4-20mA 模拟量信号，驱动阀芯产生直线位移，从而改变阀芯与套筒之间的流通截面积，实现对工艺参数的精准控制。其电源规格为 220V AC，适用于电力、石油、化工、冶金、制药及轻工等行业的自动控制系统。

2. 主要技术参数

3. 结构特点与优势

• ‌平衡式阀芯设计‌：采用套筒导向平衡式阀芯结构，阀芯上设有对称分布的平衡孔，能有效抵消介质产生的轴向不平衡力。这使得阀门在高压差工况下仍能保持稳定运行，减小了对执行机构推力的要求。
• ‌低噪音运行‌：流体通道呈 S 型设计，配合套筒节流窗口的特殊形状，能有效降低流体湍流和空化现象。与普通单座或双座调节阀相比，运行噪音可降低约 10dB，显著改善工作环境。
• ‌高稳定性与精度‌：电子式执行机构内置伺服系统，无需外置放大器，直接接收 4-20mA 信号。具备过热保护、过载保护及电气/机械双重限位功能，确保控制精度高、响应速度快。
• ‌维护便捷‌：阀座采用无螺纹卡入式圆锥密封结构，套筒可快速更换。只需更换不同形状窗口的套筒，即可改变流量特性，无需更换整个阀体，降低了维护成本和停机时间。
• ‌密封性能优异‌：根据工况需求，可选择聚四氟乙烯（PTFE）或柔性石墨作为密封填料，泄漏量极低，满足严苛的环保和安全要求。

4. 材质选择

• ‌阀体/阀盖‌：通常选用 WCB（铸钢）、HT200（铸铁）或不锈钢（304、316、316L），以适应不同的腐蚀性和温度环境。
• ‌阀芯/套筒‌：常用 1Cr18Ni9Ti、304、316L 不锈钢，或表面堆焊司钛莱合金（Stellite）以增强耐磨性和抗冲刷能力。
• ‌密封件‌：聚四氟乙烯、柔性石墨或金属硬密封。

5. 应用领域

该阀门广泛应用于需要精确流量控制的场合，包括但不限于：

• ‌电力行业‌：锅炉给水、蒸汽调节。
• ‌石油化工‌：反应釜进料控制、管道压力稳定。
• ‌暖通空调‌：城市供热管网的水力平衡调节。
• ‌制药与食品‌：洁净流体介质的比例调节。

6. 安装与维护注意事项

• ‌安装方向‌：安装时需确保阀体上的流向箭头与介质实际流动方向一致。
• ‌环境要求‌：执行机构应避免安装在剧烈振动、强磁场或易燃易爆（除非选用防爆型）的环境中。环境温度建议在 -30℃ 至 +60℃ 之间。
• ‌定期维护‌：建议定期检查填料函的泄漏情况，必要时紧固或更换密封件；检查执行机构的连接部件是否松动，确保信号传输准确。
