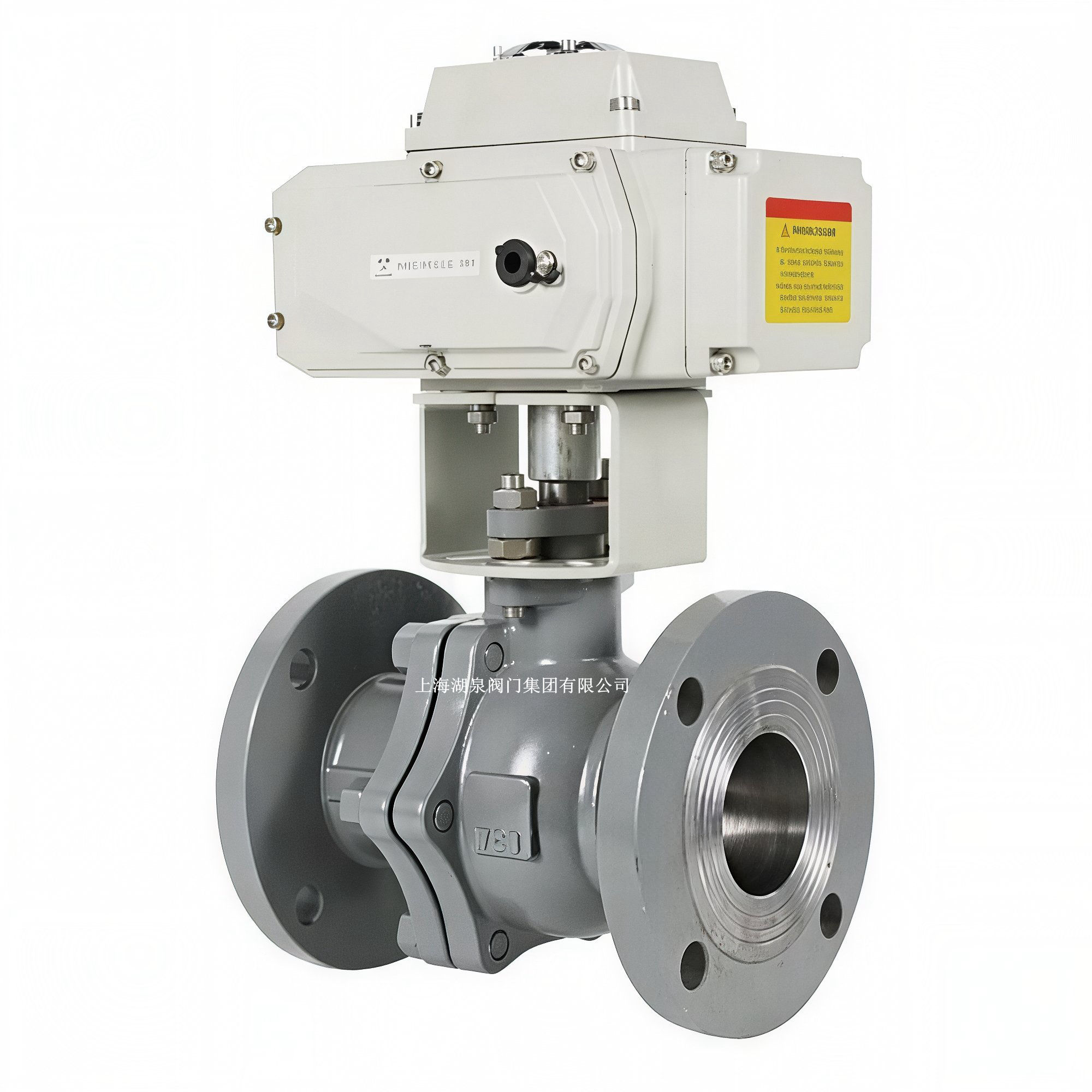

1. 产品概述

永利3044浏览器Q941F-16C/P 型电动球阀是一款集电动执行机构与浮动球体阀门于一体的自动化控制设备。该型号采用直连式结构，通过 AC220V 电源驱动，实现介质的远程自动通断或调节控制。其中，“C”代表阀体材质为 WCB 碳素钢，“P”代表阀体材质为 CF8（304）不锈钢，用户可根据介质腐蚀性选择相应材质。DN40 规格适用于中小口径管道，具有结构紧凑、密封可靠、操作轻便等特点，广泛应用于石油、化工、水处理、暖通空调及轻工等行业。

2. 型号含义解析

• ‌Q‌：阀门类型为球阀。
• ‌9‌：驱动方式为电动。
• ‌4‌：连接形式为法兰连接。
• ‌1‌：结构形式为浮动直通式。
• ‌F‌：密封面材料为聚四氟乙烯（PTFE），属软密封。
• ‌16‌：公称压力为 PN16（1.6 MPa）。
• ‌C/P‌：阀体材质代号，C 为 WCB 铸钢，P 为 CF8 (304) 不锈钢。
• ‌DN40‌：公称通径为 40mm。
• ‌AC220V‌：执行器工作电压为交流 220伏。

3. 主要技术参数

4. 结构与材质特点

4.1 阀体部分

• ‌浮动球结构‌：球体在介质压力作用下产生微小位移，紧压在出口端密封面上，保证出口端密封。随着介质压力增高，密封比压自动增大，确保高压下的密封可靠性。
• ‌双材质选择‌：
  • ‌WCB铸钢款 (16C)‌：强度高，承压能力强，经济实用，适用于常规非腐蚀性介质。
  • ‌304不锈钢款 (16P)‌：耐腐蚀性能优异，无重金属析出，符合食品级卫生要求，适用于腐蚀性或高洁净度介质。
• ‌密封组件‌：阀座采用增强型聚四氟乙烯（PTFE），具有优异的耐化学腐蚀性、低摩擦系数和良好的弹性，实现双向零泄漏。
• ‌防飞出阀杆‌：采用下装式阀杆及头部凸阶设计，防止因内部压力异常导致阀杆喷出，保障操作安全。

4.2 电动执行机构

• ‌一体化设计‌：执行器与阀门直连，无需额外支架，结构紧凑，重量轻，安装空间小。
• ‌智能控制‌：内置伺服系统，可直接接收控制信号，无需外置放大器。具备过热保护、过力矩保护、行程限位保护等多重安全功能。
• ‌手动优先‌：配备手动切换手柄，在断电或故障情况下可切换至手动模式进行应急操作。
• ‌动作时间‌：通常约为 15-30 秒（90°旋转），具体视执行器型号而定。

5. DN40 规格外形参考尺寸

(注：不同厂家执行器高度可能略有差异，以下为典型参考值)

• ‌结构长度 (L)‌：约 165 mm - 180 mm
• ‌法兰外径 (D)‌：145 mm
• ‌螺栓孔中心距 (D1)‌：110 mm
• ‌法兰厚度 (b)‌：16 mm - 18 mm
• ‌螺栓数量及孔径‌：4 × Ø18 mm
• ‌总高度 (H)‌：约 380 mm - 420 mm (含执行器)

6. 应用领域

• ‌石油化工‌：用于油品、溶剂、天然气管路的切断与控制。
• ‌水处理工程‌：自来水厂、污水处理厂的清水、污水管路控制。
• ‌暖通空调 (HVAC)‌：冷冻水、冷却水系统的流量调节与开关控制。
• ‌食品制药‌：304不锈钢材质适用于饮料、乳汁、药液等卫生要求较高的管路。
• ‌电力冶金‌：循环水系统、润滑系统的一般介质控制。

7. 安装与维护注意事项

• ‌安装前检查‌：确认阀门铭牌参数符合工况要求，清除管道内杂质，避免损坏密封面。
• ‌安装方向‌：可水平或垂直安装，但建议执行器向上或侧向安装，避免雨水积聚。严禁以执行器作为吊装支点。
• ‌电气接线‌：严格按照接线图连接 AC220V 电源及控制信号线，确保接地良好。
• ‌调试运行‌：通电前确认阀门处于全开或全关位置，点动测试执行器转向是否与阀门指示一致。
• ‌定期维护‌：定期检查密封性能及执行器运行状态，长期不动作时应定期手动或电动切换以防卡死。
