1. 产品概述

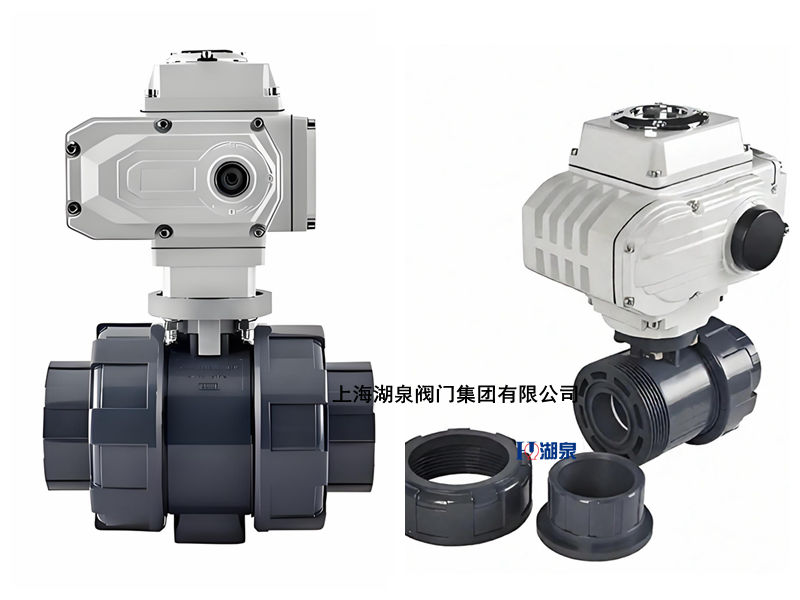

永利3044浏览器Q941F-10U DN50是一款专为腐蚀性介质管路系统设计的智能型电动法兰球阀。该产品阀体采用高强度无规共聚聚氯乙烯（UPVC）材质，结合精密的电动执行机构，实现了对管道介质的自动化切断与流通控制。其“智能开关型”控制方式不仅具备基础的远程启闭功能，还集成了状态反馈与保护机制，适用于化工、水处理、制药及环保等行业的流体自动化控制系统。

2. 核心参数规格

• ‌产品型号‌：Q941F-10U
• ‌公称通径‌：DN50 (2英寸)
• ‌阀体材质‌：UPVC（无规共聚聚氯乙烯），具有优异的耐酸碱腐蚀性能。
• ‌公称压力‌：PN1.0 MPa (10公斤)
• ‌连接方式‌：法兰连接（符合GB/T9113或HG20592标准，具体视定制要求而定）。
• ‌控制方式‌：智能开关型（支持远程信号控制，具备开/关位置反馈）。
• ‌驱动电源‌：AC220V / AC380V / DC24V（可根据用户需求定制，默认为AC220V）。
• ‌适用温度‌：-15℃ ～ +60℃（UPVC材质特性限制，严禁超温使用）。
• ‌防护等级‌：IP65 / IP67（执行机构外壳防护，适应户外及潮湿环境）。

3. 结构特点与技术优势

3.1 耐腐蚀阀体设计

• ‌材质优势‌：UPVC材质对大多数酸、碱、盐溶液及有机溶剂具有极强的耐受性，解决了金属阀门在强腐蚀环境下易生锈、寿命短的问题。
• ‌轻量化结构‌：相比同规格金属阀门，重量减轻约60%，便于安装与维护，降低管道支撑负荷。
• ‌流阻极小‌：采用全通径浮动球结构，流道平滑，流体阻力系数低，有效降低能耗，防止介质滞留。

3.2 智能电动执行机构

• ‌一体化集成‌：执行器与阀体直连，无需额外伺服放大器，内置伺服系统，接线简单，结构紧凑。
• ‌智能控制‌：
  • ‌开关型逻辑‌：接收无源触点信号或电压信号进行全开/全关操作。
  • ‌位置反馈‌：内置电位计或限位开关，可输出4-20mA或开关量信号至PLC/DCS系统，实时显示阀门开/关状态。
  • ‌自我保护‌：具备过热保护、过载保护及力矩保护功能，防止电机烧毁；断电时可手动操作（选配手轮）。
• ‌高精度密封‌：球体经过镜面抛光处理，配合PTFE（聚四氟乙烯）或EPDM（三元乙丙橡胶）阀座，实现双向零泄漏密封。

4. 应用领域

该产品特别适用于以下工况：

• ‌化工行业‌：盐酸、硫酸、氢氧化钠等腐蚀性化学液体的输送与控制。
• ‌水处理工程‌：纯水、饮用水、污水、海水淡化系统中的介质截断。
• ‌环保产业‌：废气洗涤塔、废水处理管道的酸碱中和控制。
• ‌其他领域‌：电镀、造纸、印染、食品加工（需确认卫生级认证）等行业的腐蚀性流体管路。

5. 安装与维护注意事项

• ‌安装方向‌：阀门可水平或垂直安装，但建议执行器向上，避免雨水积聚。安装时法兰螺栓应对角均匀拧紧，防止阀体变形导致泄漏。
• ‌介质要求‌：UPVC阀门适用于洁净液体或气体，‌严禁‌用于含有硬质颗粒、纤维杂质的介质，以免划伤球体表面破坏密封。若介质含杂质，建议前端加装过滤器。
• ‌电气接线‌：务必核对电源电压，接线时需确保接地良好。智能型阀门需注意信号线的屏蔽，防止干扰。
• ‌温度限制‌：严格控制在UPVC允许的温度范围内（通常≤60℃），高温会导致阀体软化变形，引发安全事故。
• ‌定期维护‌：定期检查法兰连接处是否有渗漏，保持执行器外壳清洁干燥。长期不使用时，应使阀门处于半开状态，以释放阀座应力。
